Как шлифовать точную коническую поверхность на круглошлифовальном станке?

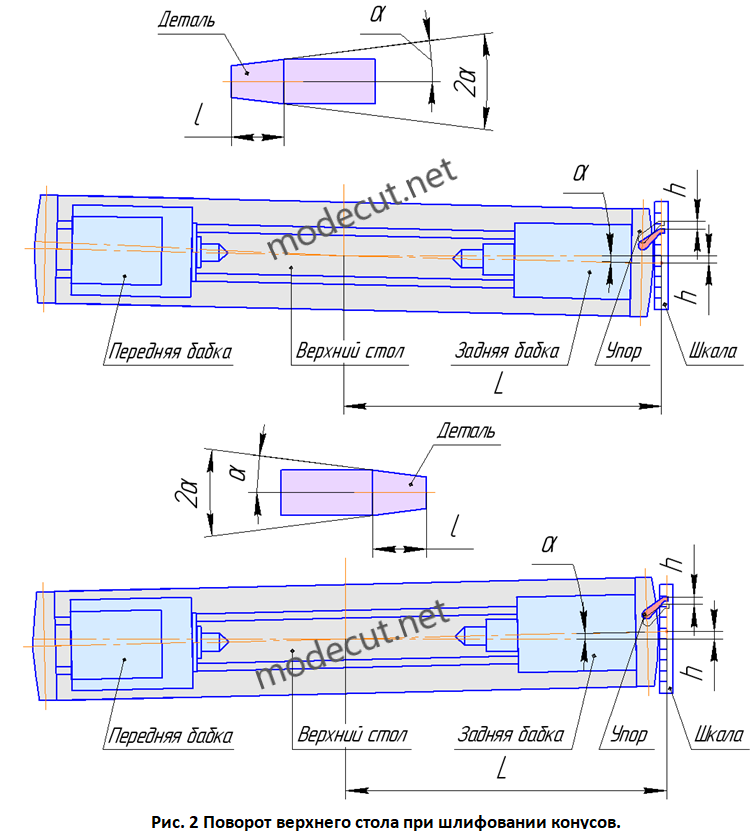

      Шлифование на круглошлифовальных станках наружных конических поверхностей можно производить следующими способами: поворотом передней бабки установленной на столе станка; профилированием круга под определенный угол; поворотом шлифовальной бабки; поворотом верхнего стола станка. Однако высокая точность обработки конической поверхности достигается только способом поворота верхнего стола станка, при котором деталь установленная центрах вместе со столом, поворачивается на определенный угол.

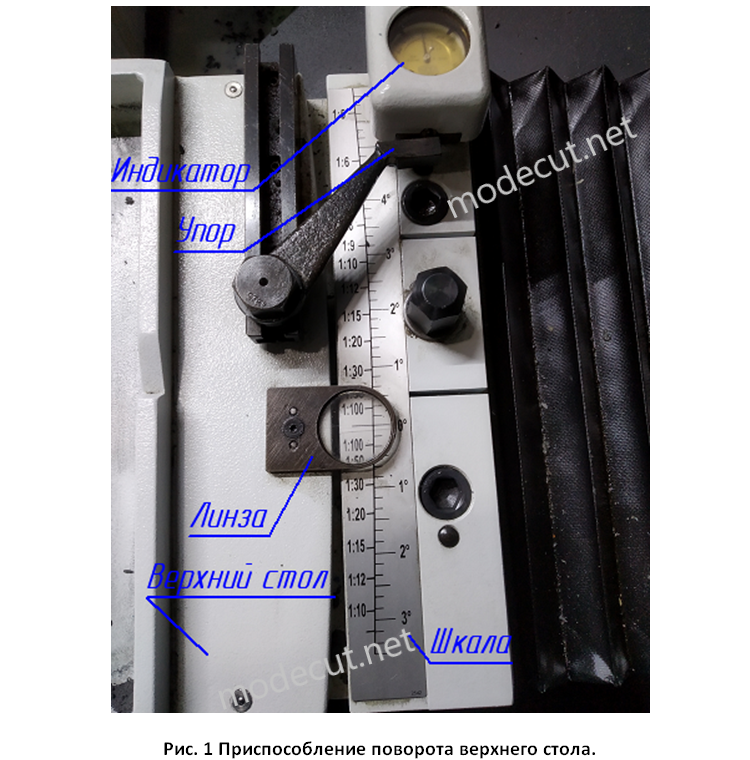

      Точность поворота стола обеспечивается с помощью специального приспособления, установленного на станке (см. рис.1). Как правило, это приспособление, установлено с правой стороны стола, однако существуют некоторые модели круглошлифовальных станков, где этот механизм расположен слева. Приспособление состоит из измерительной шкалы, линзы с нулевой отметкой, регулируемого упора, закреплённой индикаторной головки, а также крепёжных и регулировочных винтов. Измерительная шкала и индикаторная головка установлены на нижней неповоротной части стола. Регулируемый упор и линза с нулевой отметкой закреплены на верхней поворотной части стола (см. рис.1).
