Выбор шлифовального круга.

Выбор круга по форме и размерам выбирают в зависимости от характера выполняемой работы и конструкции станка. Например, круги прямого профиля ПП используются при круглом и плоском шлифовании, круги двухсторонние конические профиля 2П используют при шлифовании зубьев зубчатых колёс, а круги одностороннего профиля 3П используют для заточки червячных фрез. Необходимый профиль и габариты абразивных кругов указаны в паспортах шлифовальных станков. Поэтому в данной статье мы более подробно рассмотрим выбор шлифовального круга по основным его характеристикам: марка абразивного материала; зернистость круга; твердость круга; номер структуры и вид связки. Данные характеристики указаны в маркировке шлифовального круга. Расшифровка маркировки абразивных кругов подробно описана в предыдущей статье.

Выбор марки абразивного материала круга. Наиболее частыми абразивными материалами применяемыми для шлифовальных кругов являются разные электрокорунды, карбиды кремния (черный, зелёный), эльбор и алмаз. При обработке твёрдых сплавов электрокорундовый инструмент даёт худший результат, чем инструмент из карбида кремния или алмаза, но при обработке конструкционных сталей результаты примерно одинаковые. Так как стоимость электрокорундов значительно ниже карбида кремния или эльбора и синтетического алмаза, то электрокорунды нашли широкое применение в качестве абразивного материала. Рассмотрим основные наиболее часто применяемые абразивные материалы более подробно.

Электрокорунд нормальный марок 12А, 14А, 15А используется в абразивных кругах на керамической и бакелитовой связках, предназначенных для обдирочного шлифования различных конструкционных сталей, бронзы, латуни, чугуна. Как правило, из электрокорунда нормального изготавливают крупнозернистые круги для достижения наибольшей скорости съёма металла при минимальном износе инструмента.

Электрокорунд белый марок 22А, 23А, 24А, 25А используется в абразивных кругах на керамической связке, предназначенных для скоростного шлифования различных конструкционных и быстрорежущих сталей, чугуна, латуни, бронзы. В отличие от электрокорунда нормального электрокорунд имеет большую твёрдость, более острые кромки, и лучшую самозатачиваемость.

Монокорунд марок 43А, 44А используется в абразивных кругах на керамической связке, которые предназначены для шлифования различных высоколегированных сталей, склонных к образованию поверхностных прижогов. Абразивное зерно монокорунда в отличие от нормального или белого электрокорунда имеет форму многогранного кристалла. Кристалл монокорунда находясь в связке, всегда обращен к поверхности детали, какой либо гранью, вследствие чего большее количество зёрен участвует в процессе резания, при этом уменьшается температура в зоне контакта круга с деталью.

Карбиды кремния черный марок 53С, 54С, 55С и зеленый марок 63С, 64С используются в абразивных кругах на всех видах связки, предназначенных для обработки заготовок из твёрдых сплавов, чугуна, меди, алюминия и других цветных металлов и сплавов. По сравнению с электрокорундами карбиды кремния имеют более высокую твёрдость и прочность на изгиб.

Эльбор марок ЛО, ЛКВ40, ЛКВ50 используется в абразивных кругах на керамической и металлокерамической связках, предназначенных для шлифования и заточки заготовок и инструментов из инструментальных сталей и сплавов. Также эльборовые круги используют для чистового шлифования высоколегированных сталей склонных к образованию тепловых деформаций и поверхностных прижогов.

Алмазы природные марок А1, А2 и синтетические марок АС2, АС4, АС6 используется в абразивных кругах на металлической и керамической связке, предназначенных для шлифовки твёрдых сплавов и заточки режущего инструмента. Так как алмаз самый твёрдый материал в мире, то он используется для правки шлифовальных кругов из других абразивных материалов.

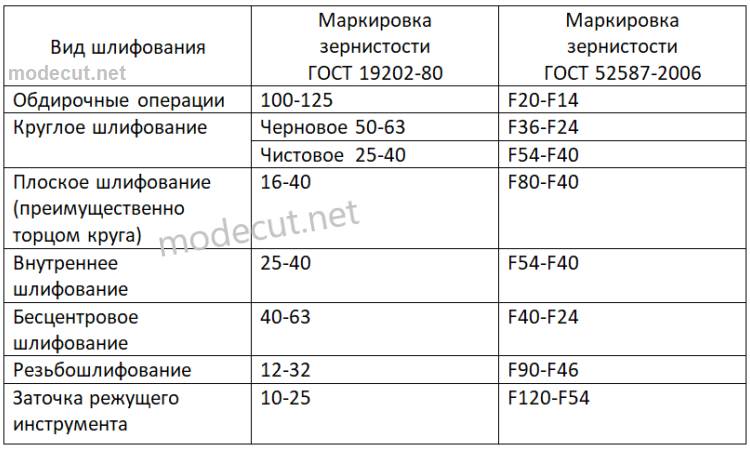

Выбор зернистости абразивных кругов зависит от требований предъявляемых качеству обработки деталей.
