Как согнуть гидравлическую трубку?

Гидравлические трубки используются для соединения различных элементов установленных на гидравлических и пневматических станциях. Их устанавливают в тех местах, где нет подвижных узлов и нет необходимости в установке гибких элементов. Гидравлические трубки изготавливают из стали, меди и алюминиевых сплавов. Такие трубки имеют небольшой диаметр до 20мм и поэтому их гнут в холодном состоянии. Медная трубка для холодной гибки, поставляется в отожженном состоянии (отжиг при t=600…700⁰C и охлаждение в воде), что придаёт ей мягкость и пластичность. Она хорошо гнется и выдерживает довольно высокие температуры и давление. Трубки, изготовленные из стали или алюминиевых сплавов после изготовления подвергают оцинкованию или фосфатированию. Это позволяет повысить эксплуатационные характеристики трубок и защитить их от воздействия агрессивных сред.

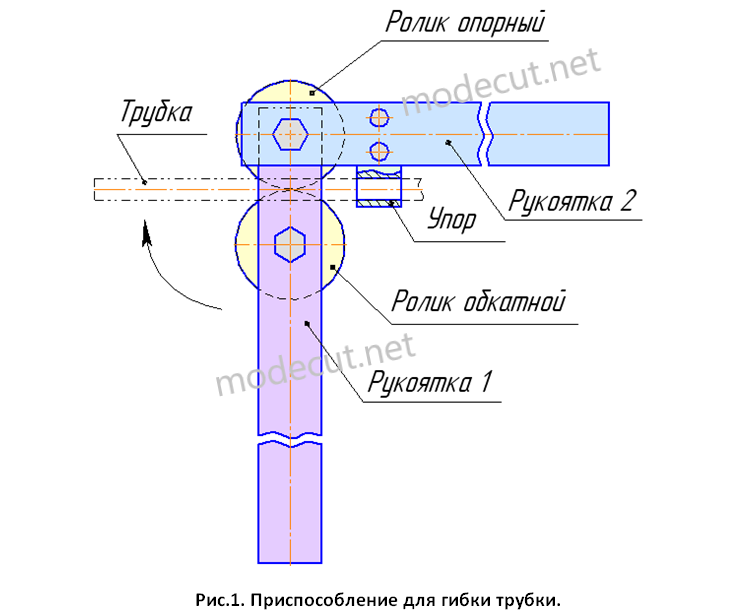

Для сгибания различных гидравлических трубок используется приспособление, показанное на рисунке 1. Это приспособление позволяет согнуть трубку под нужным углом без образования на ней вмятин и складок.

Приспособление представляет собой две соединенные рукоятки, на которых установлены ролики и упор. Рукоятки изготовлены из листового металла и согнуты в виде скобы (см. рис.2).

На рукоятке 1 с помощью болта и гайки закреплен обкатной ролик. На рукоятке 2 закреплен опорный ролик вокруг, которого и будет сгибаться трубка, и установлен упор. Упор во время сгибания фиксирует положение свободного конца трубки в приспособлении.

Перед гибкой отрезанную трубку необходимо выпрямить. Для этого её обстукивают капролоновым или полиуретановым молотком до достижения прямолинейности. Затем рукоятку 1 приспособления поворачивают на угол 90⁰, как показано на рисунке 1. Выпрямленную трубку вставляют между двумя роликами через отверстие упора, предварительно определив необходимую длину вылета трубки. Далее рукоятку 1 с обкатным роликом поворачивают вокруг неподвижного опорного ролика до тех пор, пока трубка не изогнется на требуемый угол. На рисунке 2 показано сгибание трубки под углом 90⁰. После сгибания возвращаем рукоятку 1 в первоначальное положение и извлекаем трубку из приспособления. Если после нескольких сгибов трубку невозможно достать из приспособления обычным путём, то её можно извлечь, открутив обкатной ролик на рукоятке 1.
