Как определить температуру нагрева при посадке
деталей с натягом?



      В зависимости от требуемой величины натяга и коэффициента расширения металла нагрев деталей для посадки с натягом проводят в интервале температур 750 - 4500 С. Для нагрева охватывающей детали обычно используют электрические печи, нагреваемые масляные ванны или нагревательные индуктора. Также можно нагреть охватывающую деталь с помощью обычной горелки. Однако при нагреве горелкой не следует допускать образования окалины на поверхности детали.

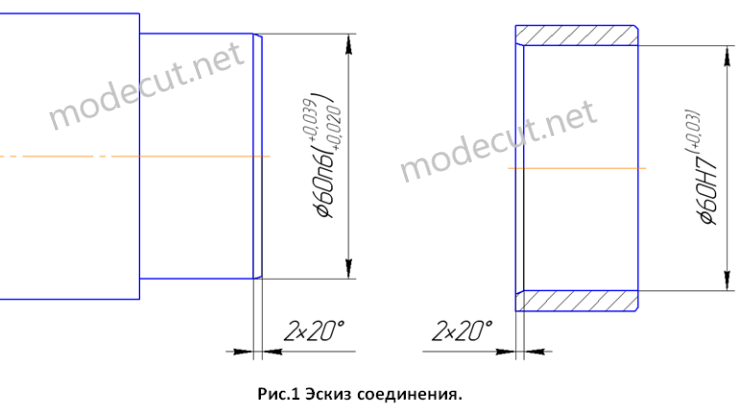

      Определим температуру нагрева детали для посадки её с натягом на конкретном примере. Пример. Необходимо на шейку вала Ø60мм установить втулку с натягом, предварительно нагрев её в печи. Посадка соединения с натягом 60H7/n6 (см. рис.1). Для удобства посадки деталей с натягом на валу и втулке выполняем заходные фаски 2х200, как показано на рисунке 1.

Наружная поверхность вала.

Максимальный допустимый размер Dн max = 60,039мм.

Минимальный допустимый размер Dн min = 60,020мм.

Внутренняя поверхность втулки.

Максимальный допустимый размер Dв max = 60,003мм.

Минимальный допустимый размер Dв min = 60мм.


      Определяем максимальный натяг соединения:
      Необходимая температура нагрева втулки для тепловой сборки узла рассчитывается по формуле:
      где d=60мм – номинальный диаметр посадки; α – коэффициент линейного расширения материала (Для стали 45 α=11,6∙10-6); tc=20 – номинальная температура сборки узла; Nmax=0,039мм – максимальный натяг соединения; S – необходимый зазор при сборке соединения. Для свободной сборки соединения принимаем S=0,1мм. Значение коэффициентов линейного расширения для различных сталей выбираем из таблицы (интервал 200-1000С). Также расчет температуры нагрева можно выполнить с помощью программы, перейдя по ссылке.
      Далее устанавливаем втулку в электропечь и нагреваем её с выдержкой в печи до расчётной температуры t≈2200C. Время выдержки в печи зависит от формы веса и материала детали. Фактическую температуру на детали контролируем с помощью пирометра, и при достижении необходимого расчётного значения, устанавливаем втулку на вал. Установку втулки на вал следует производить по возможности быстро, так как втулка будет постепенно остывать. Если втулка становиться неправильно, установку нужно прекратить, а втулку с помощью выколотки аккуратно снять и установить возможные причины неправильного монтажа.
