Как достать штифты и заглушки из глухих отверстий?

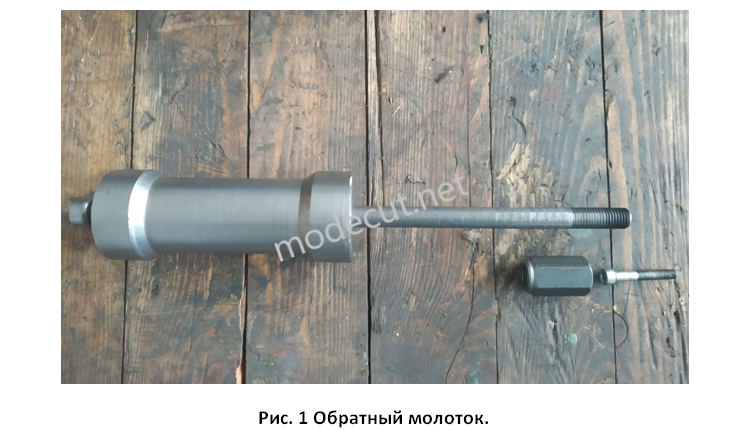

В современном производстве при демонтаже с узлов различных заглушек, пробок, а также цилиндрических и конических штифтов широко используется простое по конструкции приспособление, которое получило название – “обратный молоток”. На рисунке 1 изображено данное приспособление. Рассмотрим его конструкцию и принцип работы более детально.

Сразу стоит отметить, что демонтируемые детали типа заглушек и штифтов имеют на торце технологическое резьбовое отверстие, предназначенное для демонтажа данных деталей из сборочного узла. С помощью этого резьбового отверстия обратный молоток и крепиться к самой демонтируемой детали. Конструктивно обратный молоток состоит из оси, бойка (массивная втулка) и набора переходных гаек и болтов. Наличие набора переходных гаек и болтов позволяет использовать обратный молоток под разные размеры резьбовых отверстий.

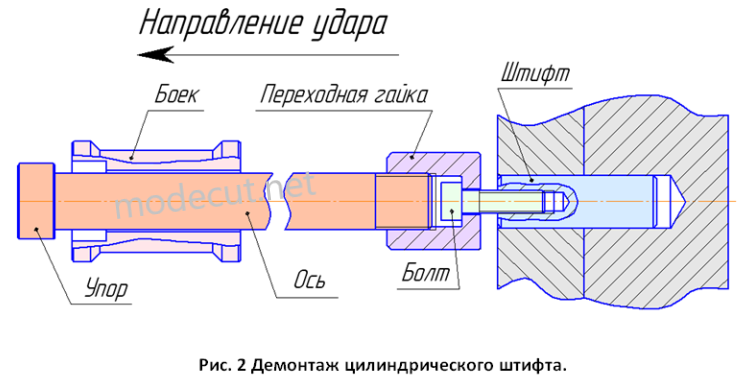

Сам процесс демонтажа детали с помощью обратного молотка выполняется в определенной последовательности. Сначала болт с подходящей резьбой заводится через отверстие подходящей переходной гайки и вкручивается в резьбовое отверстие демонтируемой детали (см. рис.2). Затем ось молотка с одетым бойком (массивная втулка) вкручивается в переходную гайку. Далее боек берут одной рукой и наносят им несколько резких ударов по упору оси (см. рис.2). Вследствие нанесенных ударов (по упору оси), демонтируемая деталь выходит из отверстия сборочного узла.

Принцип работы обратного молотка, также можно посмотреть по ниже приведенному видео. Как видно из видео обратный молоток позволяет довольно легко и быстро осуществить демонтаж детали из корпуса.
