Как править искажения формы детали
с помощью нагрева?

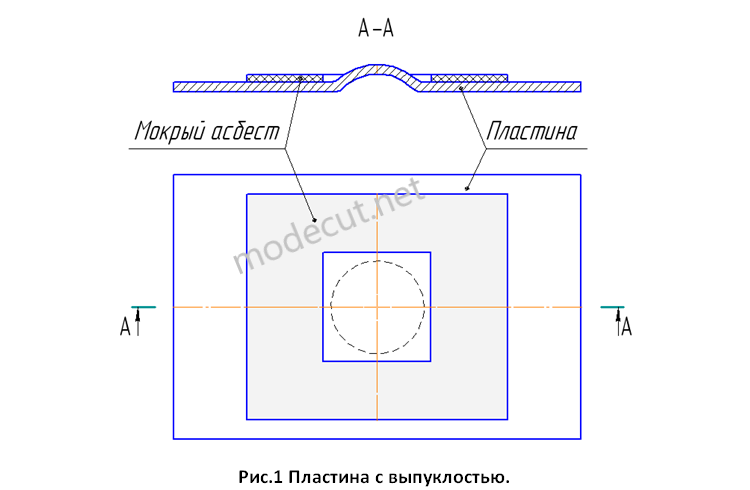

      Основная сущность правки с помощью нагрева заключается в изменении формы заготовки в результате возникновения пластических деформаций, которые локализованы нагревом в определённом месте и ограничены окружающими жёсткими областями холодного металла. К примеру, на рисунке 1 изображена пластина, изготовленная из толстого листа в центре которой имеется дефект в виде выпуклости. Для того чтобы убрать выпуклость и выровнять пластину используем метод газопламенного нагрева. Для этого перед началом правки на слои металла окружающие выпуклость накладываем мокрый асбест или мокрую ветошь, которые будут способствовать охлаждению этих участков (см. рис.1). Чтобы приготовить мокрый асбест необходимо взять листовой асбест, намочить его в воде и сделать из него лепёшку. Мокрый асбест хорошо держится даже на вертикальных поверхностях и отлично справляется с теплоотводом.

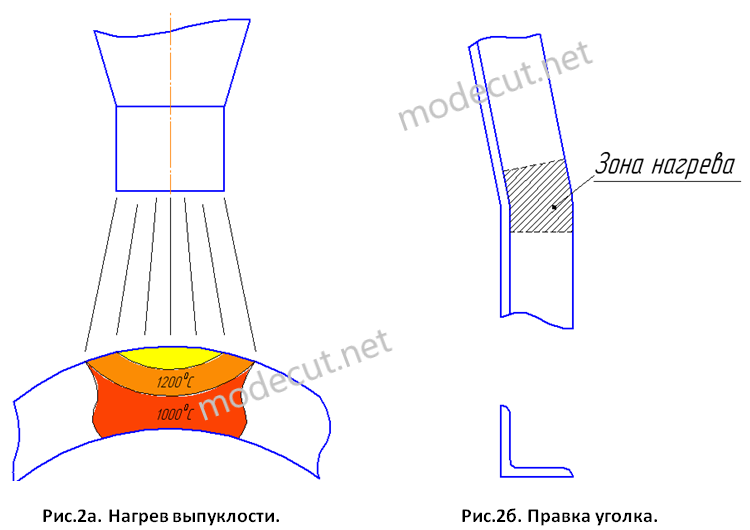

      Далее нагреваем газовым пламенем выпуклость до вишнево красного цвета. В процессе нагрева, окружающий выпуклость холодный металл вызывает в нагретом участке напряжения сжатия, выше предела текучести и после охлаждения нагретой зоны появятся деформации, которые приведут к сокращению размеров. Так при охлаждении нагретого участка струёй сжатого воздуха выпуклость сжимается и совсем исчезает, выровнявшись с остальной поверхностью пластины. Естественно, что со стороны действия открытого пламени зона нагрева будет больше, и следовательно, большими будут сокращения металла. Поэтому нагрев необходимо ввести со стороны выпуклости, как показано на рисунке 2а.
      С помощью метода нагрева можно выправить и другие дефекты иной формы. Например, для выравнивания согнутого уголка необходимо нагреть небольшой участок в виде трапеции в определённой зоне (см. рис2б). При использовании в качестве правки метод нагрева необходимо правильно подобрать температуру, величину и форму зоны нагрева, а иногда при правке детали в нескольких местах и последовательность нагрева и охлаждения различных участков.
