Как выполнить развальцовку гидравлических трубок?

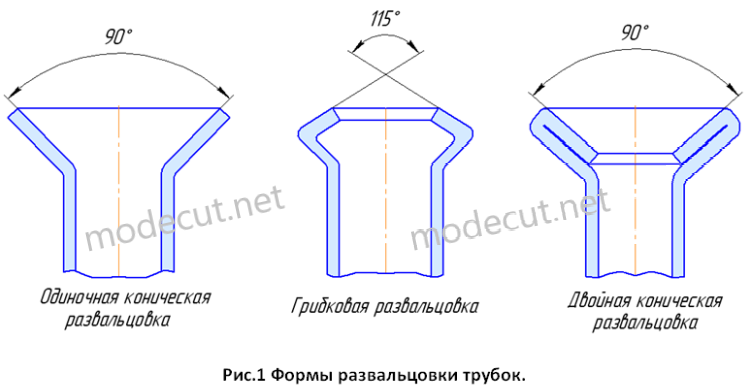

      При изготовлении гидравлических трубопроводов необходимо, чтобы все соединения между узлами и приборами были разъёмными и герметичными. Такие соединения получаются с помощью развальцовки соединительных трубок. Основная суть развальцовки заключается в деформировании концов соединительной трубки для получения необходимой формы. Существует несколько основных форм развальцованной трубки: одиночная коническая развальцовка, грибковая развальцовка и двойная коническая развальцовка (см. рис.1).
      Для выполнения развальцовки трубки в условиях единичного и мелкосерийного производства используются конусные оправки с разрезной пластиной или специальное приспособление.

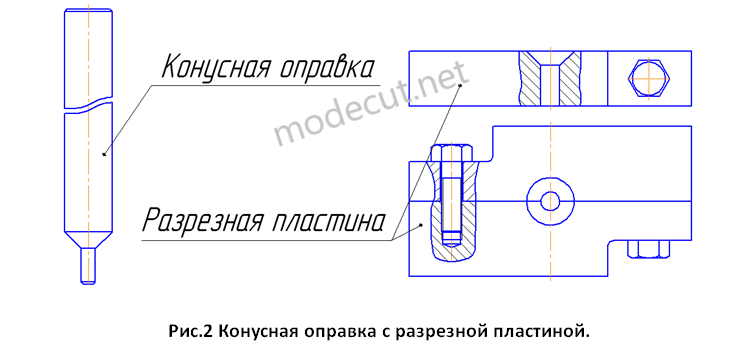

      Конусные оправки с разрезной пластиной применяются в основном только для одиночной конической развальцовки (см. рис.2). Процесс развальцовки конусными оправками выполняется в несколько этапов. Сначала на трубку устанавливают гайку (резьбой вверх). Затем трубка вставляется в отверстие разрезной пластины, а сама пластина стягивается болтами. Диаметр отверстия в пластине должен быть на несколько десяток меньше диаметра зажимаемой трубки. Край зажатой в пластине трубки должен выступать от плоскости пластины на 4-5мм. Далее пластина с зажатой трубкой зажимается в тисках. В отверстие трубки вставляется конусная оправка и ударами молотка развальцовывается её край до необходимых размеров.

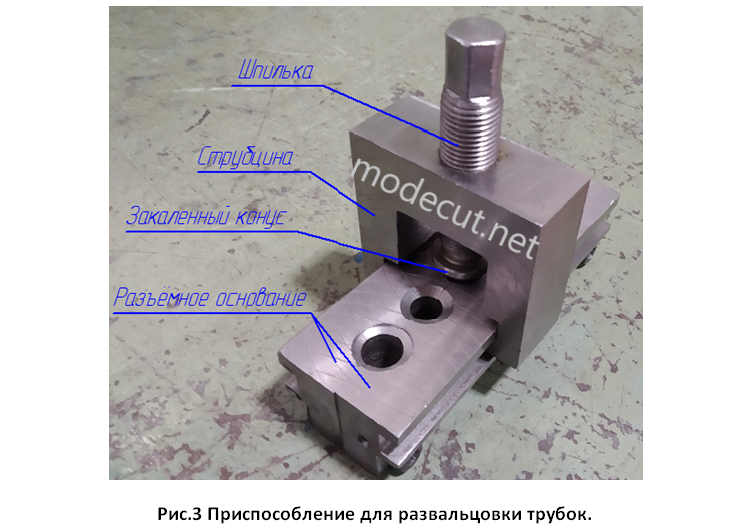

      При использовании специального приспособления можно получить развальцованную трубку любой необходимой формы. Приспособление состоит из разъёмного основания, струбцины, набора шпилек с разными конусами, а также сменных пуансонов (см. рис.3). Разъёмное основание состоит из двух половин соединенных между собой болтами. Основание имеет ряд отверстий разного диаметра, которые предназначены для крепления трубки во время развальцовки. По боковым сторонам основания расположены пазы, предназначенные для фиксации струбцины. В центральное резьбовое отверстие струбцины вкручивается шпилька, оснащенная закаленным конусом, который во время развальцовки вдавливается в зажатую трубку.
