Как выкрутить сломанный болт?

Чрезмерно большое приложенное усилие или резкий удар часто приводят к тому, что во время сборки или разборки головка болта отламывается, а остальная его часть остается в резьбовом отверстии корпуса. Для решения возникшей проблемы в современном производстве используются различные технологические способы. Но прежде чем рассматривать эти способы стоит отметить, что для облегчения процесса извлечения обломка рекомендуется нанести на резьбовое соединение смазывающую очищающую жидкость (жидкий ключ). Смазывающая жидкость очистит резьбовое соединение от масла и грязи, тем самым улучшит подвижность обломанного болта в отверстии корпуса. Далее непосредственно рассмотрим технологические способы вывинчивания обломанного болта более детально.

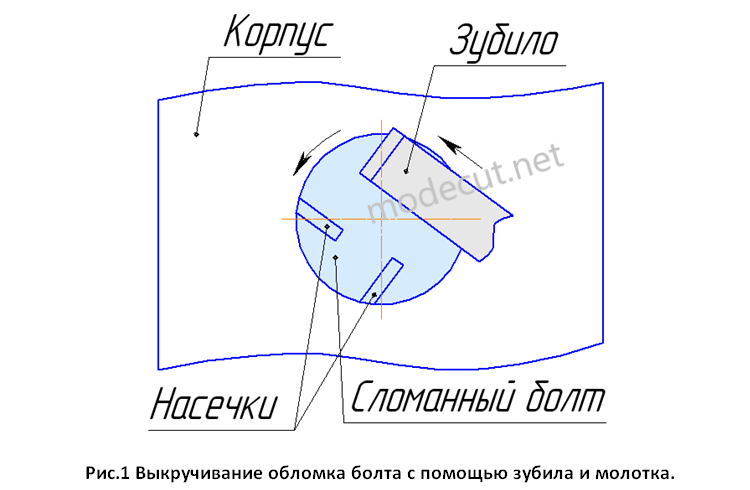

Выкручивание обломанного болта с помощью молотка, зубила или отвертки. Данный способ подходит только в том случае если обломок болта слегка торчит из резьбового отверстия и для его извлечения не требуется прилагать больших усилий. Берем зубило (отвертку) и устанавливаем его под углом в торчащую часть болта. Затем наносим молотком по зубилу удары, направленные в сторону вывинчивания болта (см. рис.1). Благодаря ударным движениям зубило оставляет на поверхности насечки (вмятины), которые способствуют выворачиванию обломка из резьбового отверстия.

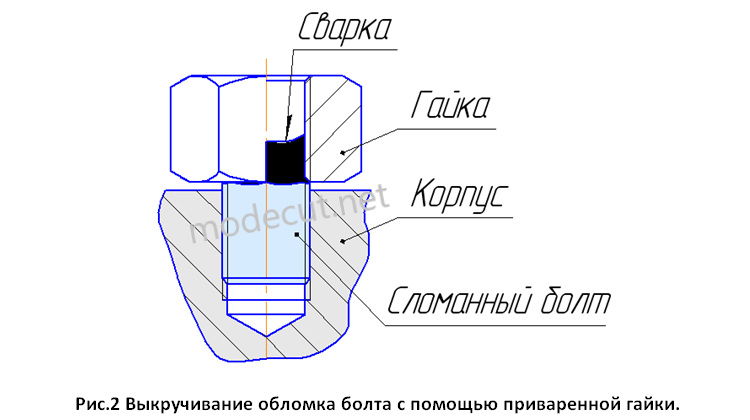

Выкручивание обломанного болта с помощью приваренной гайки. Этот способ используется только в том, случае если болт немного торчит из отверстия или срезан заподлицо с корпусом. Помещаем гайку в зев рожкового ключа и устанавливаем на обломок болта. Далее привариваем гайку через отверстие к обломку болта (см. рис.2). Для наилучшей свариваемости рекомендуется сварку выполнять полуавтоматом. После сварки и полного остывания выкручиваем обломок болта гаечным ключом.

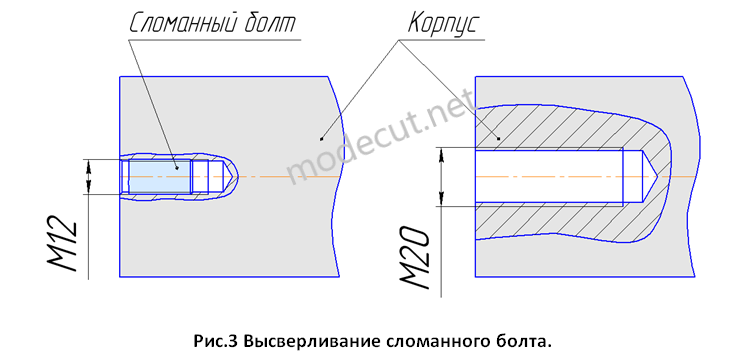

Высверливание сломанного болта и установка вставки. Данный способ самый трудоемкий, но в определенных случаях является оптимальным вариантом решения возникшей проблемы. В начале процесса размечаем керном центр обломанного болта и полностью высверливаем обломок из отверстия.
