Как достать сломанный метчик?

Поломка метчика в резьбовом отверстии одна из наиболее неприятных и проблемных ситуаций возникающей в процессе изготовления детали. Решить проблему по извлечению обломанного метчика можно с помощью многих способов, которые удобны в различных случаях в зависимости от обстоятельств поломки. Рассмотрим все возможные способы извлечения метчика более подробно.

Выкручивание обломка метчика плоскогубцами. Данный способ используется только в тех случаях, когда из отверстия торчит довольно большой обломок. Выступающую часть захватывают плоскогубцами и аккуратно выкручивают обломок из отверстия. Важно чтобы в процессе выкручивания обломок не раскалывался на куски. Для облегчения процесса удаления осколка рекомендуется в резьбовое отверстие залить керосин.

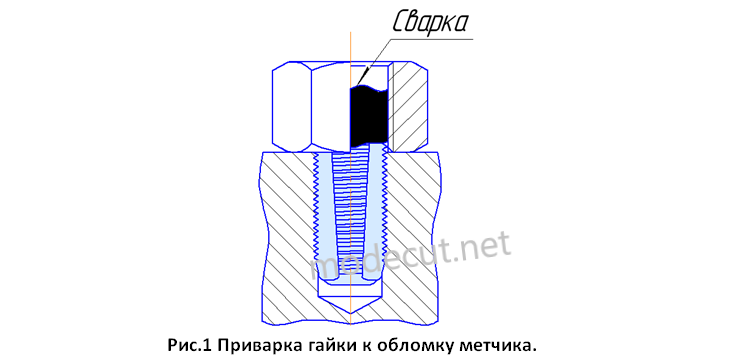

Выкручивание метчика с помощью сварки. Если вручную не удается достать метчик из отверстия, то к торчащему концу можно приварить гайку и после полного остывания сварного соединения выкрутить метчик рожковым ключом (см. рис.1).

Скалывание обломка метчика закаленным пробойником. Данный способ применяется в случаях, когда сломанный метчик находиться в сквозном отверстии. С помощью молотка и закаленного пробойника (похож на кернер) метчик с двух сторон раскалывают на куски и извлекают из отверстия.

Химическое разрушение сломанного метчика. Данный способ применяется в тех случаях, когда метчик обломан в детали, изготовленной из цветных металлов (алюминия, титана и т.д.) стойких к воздействию кислот. В качестве разрушающих химических сред в основном используют азотную кислоту (HN03) или лимонную кислоту (C6H807). Под воздействием кислот метчик, изготовленный из инструментальной или быстрорежущей стали растворяется хорошо, а поверхности детали из-за химической стойкости почти не растворяются. Для каждой используемой кислоты разработана собственная технология химического разрушения. Например, при использовании азотной кислоты (концентрация кислоты около 30%), в резьбовое отверстие с помощью пипетки заливается раствор. В качестве катализатора процесса разрушения метчика в отверстие добавляют кусочки железной проволоки. Через 7-10 минут залитую кислоту пипеткой удаляют из отверстия и снова заполняют свежим раствором. Процесс продолжается до тех пор, пока метчик не будет окончательно разрушен. Для химического разрушения метчика лимонной кислотой готовят раствор (2 столовые ложки на 200 мл воды), который помещают в емкость и нагревают до кипения. Затем температуру раствора поддерживают на небольшом огне и в жидкость помещают деталь с обломанным метчиком. Через некоторое время в растворе наблюдается появление мелких пузырьков, что говорит о процессе разрушения метчика. Разрушение проходит довольно долго около 5-6 часов, поэтому периодически в емкость необходимо добавлять новый раствор.

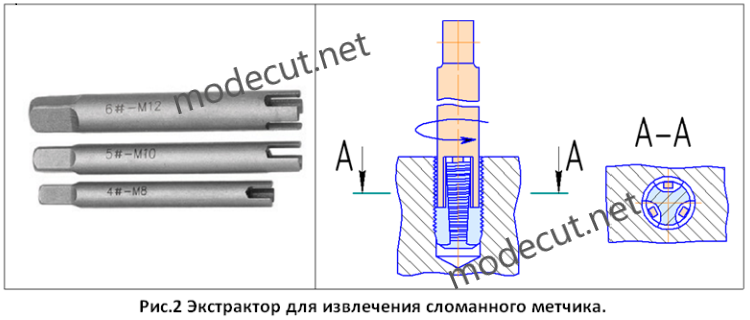

Извлечение метчика с помощью экстрактора. Сломанные метчики также извлекают с помощью специального слесарного инструмента, который называется экстрактором. Экстрактор представляет собой стержень с одной стороны, которого просверлено по центру отверстие и нарезано несколько выступов, а с другой стороны расположен квадратный хвостовик (см. рис.2).

Во время работы экстрактор устанавливают так, чтобы его выступы зашли в стружечные канавки сломанного метчика, а на квадратный хвостовик устанавливают обычный вороток для нарезки резьбы. Далее вращая вороток против часовой стрелки, осторожно выкручивают обломок метчика из отверстия.
