Как определить время нагрева детали в печи?



      Время нагрева изделий до заданной температуры в печи зависит от следующих факторов: теплопроводности стали, формы изделия, мощности нагревательной печи, среды нагрева, а также величины садки и способа укладки деталей в печи. На производстве точное время нагрева определяется практическим путем, однако существует и несколько расчётных способов позволяющих приближенно определить время нагрева. Рассмотрим все расчётные способы более детально.

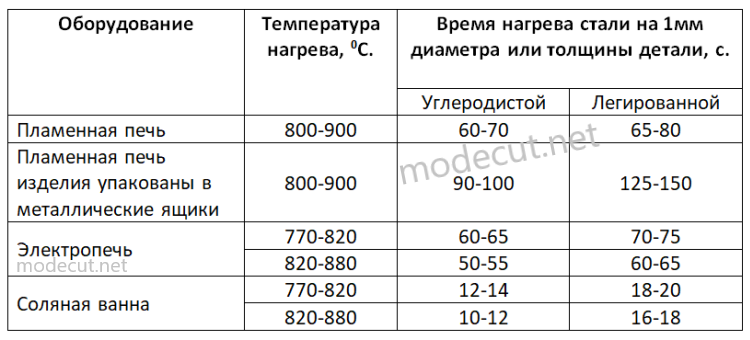

      Первый способ. При данном способе время нагрева находится по нормам времени на 1мм диаметра или толщины детали, которые приведены в таблице.
      К примеру, при нагреве детали из стали 45 диаметром Ø60мм в электропечи до температуры закалки (820-8400С) ориентировочно время нагрева будет равно:

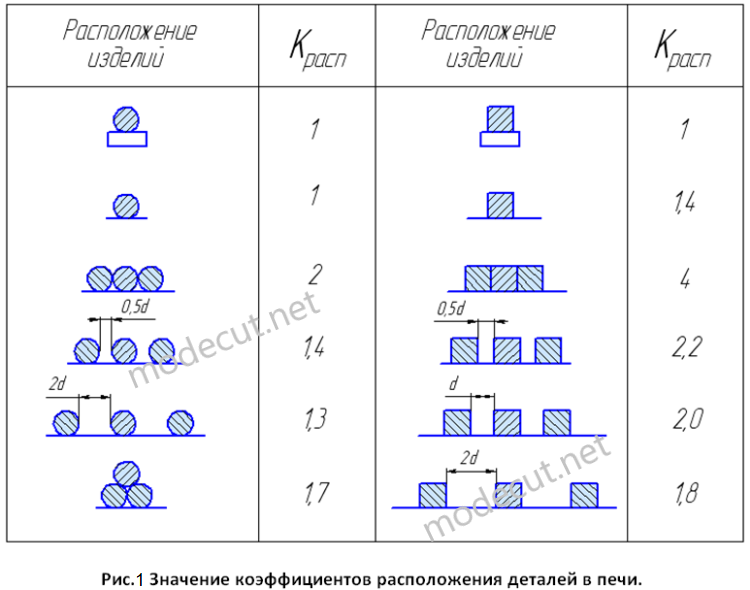

      где d=60мм – диаметр детали, tнорм=50…55 сек. – норма времени на 1мм диаметра детали (нагрев 820-8400С в электропечи). Для нашего случая принимаем tнорм=52 сек. Расчетное время нагрева также зависит от способа укладки деталей в печи. Для учета способа укладки деталей при нагреве, расчетное значение температуры умножают на коэффициент расположения Kрасп.. На рисунке 1 показаны значения коэффициента расположения при различных случаях укладки деталей. К примеру, пусть в нашем случае детали при нагреве расположены на расстоянии 2d друг от друга, тогда общее время нагрева будет равно:


      Второй способ. Этот способ определения времени нагрева детали впервые был предложен А.П.Гуляевым. При данном способе расчета общее время нагрева состоит из времени нагрева tн и времени выдержки tв:
