Для чего нужна диаграмма железо-углерод? Фазы и структурные составляющие железоуглеродистых сплавов.
(Страница 2)



      При достижении во время охлаждения линии GS у доэвтектоидных сталей начинается вторичная кристаллизация, при которой аустенит начинает превращаться в феррит. Этот феррит называется низкотемпературным ферритом (α), и имеет предельную растворимость углерода 0,02% при температуре 7270С (точка P). Также при температуре 7270С аустенит полностью распадается и образует структуру, представляющую собой смесь феррита и перлита (доэвтектоидные стали).
      Перлит это продукт распада аустенита при медленном охлаждении железоуглеродистого сплава ниже температуры 7270С. Перлит является смесью двух фаз феррита и цементита (α+Fe3C), так как при охлаждении, аустенит (γ-железо) переходит в феррит (α-железо), а избыточный углерод выделяется в форме цементита (карбида Fe3C). Перлит в зависимости от формы бывает пластинчатым или зернистым. У пластинчатого перлита обе фазы представлены в виде пластинок, а у зернистого в виде зерен. Чем у довтэктоидной стали содержание углерода ближе к значению 0,8%, тем больше концентрация перлита в механической смеси перлита и феррита. Стали с содержанием углерода 0,8%С имеют полностью структуру перлита, поэтому эти стали и называют эвтектоидными.
      При охлаждении заэвтектоидных сталей (С˃0,8%) по линии ликвидуса начинается кристаллизация, при которой жидкий раствор начинает превращаться в аустенит. При достижении линии SE из аустенита начинается выделение избыточного углерода в виде цементита (вторичного). При температуре 7270С аустенит полностью распадается и образует структуру, представляющую собой смесь перлита и цементита.

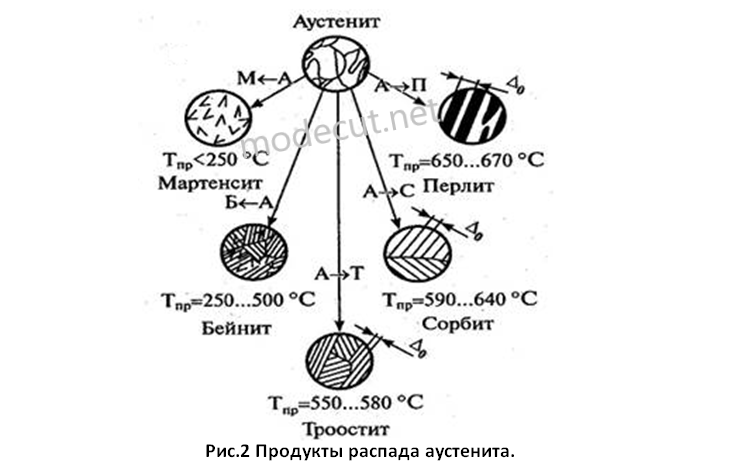

      На диаграмме железо-углерод показано, что продуктом распада аустенита является перлит. Однако в зависимости от скорости охлаждения из аустенита могут образовываться и другие продукты распада. При быстром охлаждении стабильного аустенита до разных температур (до 700, 600, 500, 400, 300 и т.д.) и выдержки при этих температурах до полного распада аустенита, образуются различные структуры. При охлаждении аустенита до температуры 6500С и выдержки до его полного распада образуется перлит. К примеру, структура перлита получается при охлаждении детали в печи.
