Твердость металлических изделий. Основные методы и единицы измерения. Таблица перевода.
(Страница 2)

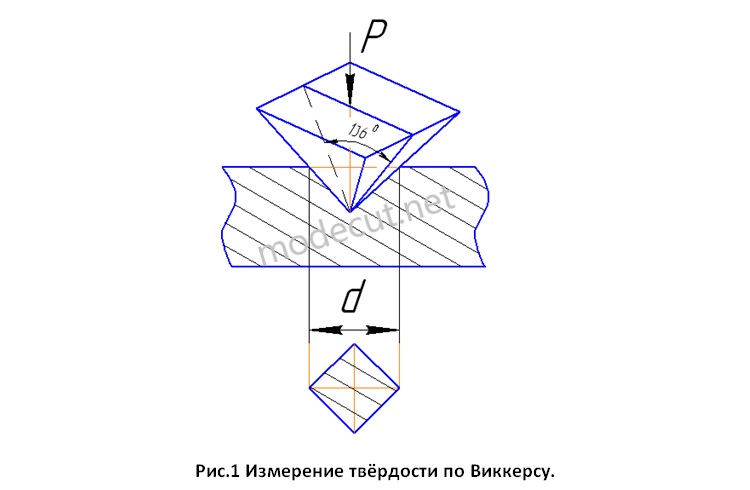

   Диагонали отпечатка d оставшегося на поверхности образца после удаления приложенной нагрузки, измеряют с помощью оптического устройства. Алмазная правильная четырёхгранная пирамида имеет угол α=1360 между противоположными гранями (см.рис.1).
   Метод Виккерса является наиболее совершенным методом и пригоден для всех материалов. Однако в основном метод применяется для определения твёрдости азотированных, цементированных и нитроцементированных поверхностей.
   Разные значения твёрдости, полученные всеми описанными выше методами, приведены в таблице. Также следует отметить ещё один метод определения твёрдости, который называется методом Шора (или методом отскока) (HS). Суть этого метода заключается в определении высоты отскока бойка со стальным наконечником, который падает на измеряемое изделие с фиксированной высоты. Твёрдость по этому методу оценивается в условных единицах пропорционально высоте отскакивания бойка. Данный метод не даёт точных показаний, так как высота отскока бойка зависит не только от твёрдости материала, но и от совсем других факторов (толщина металла, шероховатость и т.д.). Поэтому условные единицы твёрдости по методу отскока в рабочих чертежах не используются. Однако принцип измерения по данному методу используется в современных переносных твердомерах, предназначенных для определения твердости на крупногабаритных деталях.
