Как выставить заготовку в четырёхкулачковом патроне?

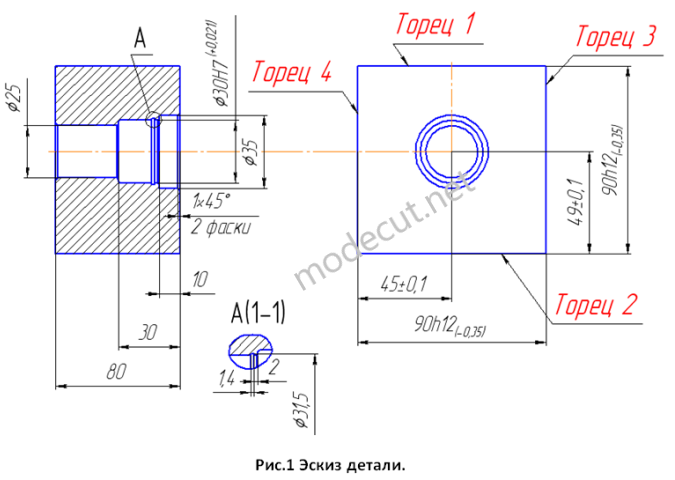

Четырехкулачковые патроны используются в основном для крепления заготовок некруглой формы (прямоугольные заготовки), а также для выполнения ряда сложных работ, таких как изготовление деталей с эксцентричным смещением. В основном четырёхкулачковые патроны несамоцентрирующиеся, то есть каждый кулачёк патрона имеет независимое перемещение. Рассмотрим подробнее процесс выставления прямоугольной заготовки на конкретном примере. На рисунке 1 изображен эскиз детали квадратной формы, которую необходимо выставить в четырехкулачковом патроне.

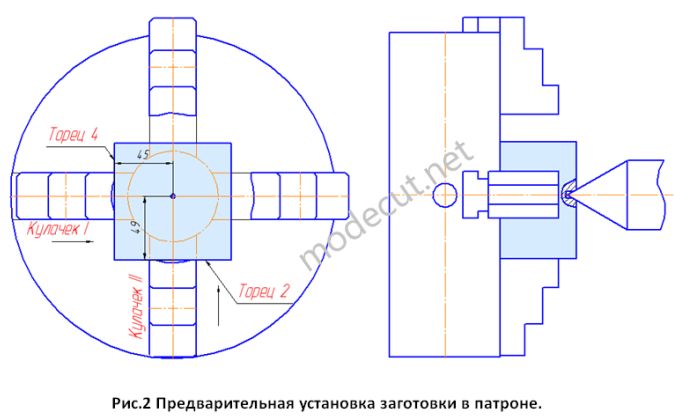

Из рисунка детали видно, что ступенчатое отверстие детали, которое нужно обработать на станке имеет смещение (4мм) от центра заготовки в одной плоскости. Для удобства установки и выставления данной заготовки произведём предварительную разметку обрабатываемого отверстия. Для этого с помощью металлической линейки и керна размечаем центр обрабатываемого отверстия. Затем по полученной разметке, сверлим центровое отверстие (центровочным сверлом) на настольно-сверлильном станке. Просверлив центровочное отверстие, устанавливаем заготовку на токарный станок, прижав её центром задней бабки к торцу четырёхкулачкового патрона. Далее подводим к заготовке два кулачка до упора, как показано на рисунке 2. В данный момент заготовка поджатая центром задней бабки выставлена предварительно.

Для более точного центрирования отводим заднюю бабку и переворачиваем заготовку, прижимая её обратной стороной к торцу патрона. Подведённые кулачки (I и II) используем в качестве базовых центрирующих поверхностей. Затем подводим остальные кулачки патрона к заготовке и немного поджимаем её. Окончательное положение данной заготовки в патроне определяем с помощью штангенрейсмаса. Для выставления более точных деталей, лучше всего воспользоваться штативом с индикаторной головкой. Чтобы установить штангенрейсмас, на плоскую часть направляющих станка помещаем две подкладки. Подкладки должны быть отшлифованы по высоте в один размер (см. рис.3). На отшлифованные подкладки устанавливаем широкую пластину, на которой будет стоять штангенрейсмас, как показано на рисунке 3. Устанавливаем штангенрейсмас на пластину ровно по середине патрона, предварительно подняв измерительный наконечник в крайнее верхнее положение (см. рис.3). Опускаем измерительный наконечник на торец 1 заготовки и измеряем фактически полученное значение (см. рис.3). Определив фактическое значение высоты на торце 1, подымаем наконечник штангенрейсмаса обратно в крайнее верхнее положение и поворачиваем патрон на 180⁰. После поворота патрона опускаем наконечник штангенрейсмаса на торец 2 и также измеряем высоту.
