Как сделать деталь c эксцентриситетом?

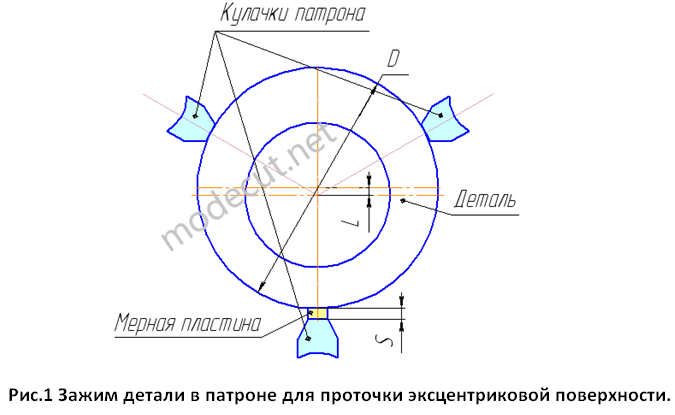

      Эксцентричными называют такие детали, оси отдельных поверхностей которых параллельно смещены. Величина смещения осей называется эксцентриситетом. Правильно и быстро обработать короткие эксцентричные детали в трёхкулачковом патроне можно с помощью мерной подкладки, которую устанавливают под один из кулачков патрона. Схема установки подкладки показана на рисунке 1.
      Толщину мерной подкладки определяют по формуле:
   где L-величина эксцентриситета (мм), D-диаметр поверхности, за которую производиться зажим детали в трехкулачковом патроне (мм), S-толщина мерной пластины (мм). Произведем расчет мерной пластины на примере. Пусть диаметр поверхности, за которую зажимается деталь, равна D=100мм. Необходимо рассчитать толщину мерной пластины, чтобы обработать соседнюю поверхность с эксцентриситетом L=3мм. Рассчитываем толщину пластины по заданной формуле:
   Толщину пластины также можно быстро рассчитать прямо на странице с помощью открытого приложения или программы, которую вы можете скачать, перейдя по ссылке, либо с помощью мобильного приложения определения рабочих параметров при токарной обработке (android). Если заготовка имеет ранее выполненное отверстие, наружную эксцентричную поверхность обрабатывают на оправке со смещенными центровыми отверстиями.

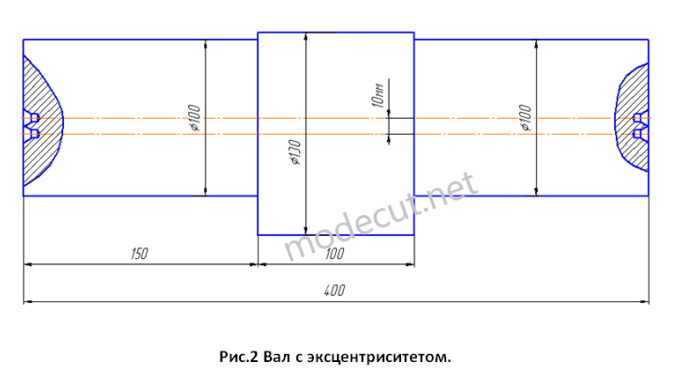

   Эксцентричные поверхности на длинных валах обрабатываются с помощью дополнительных смещенных центровых отверстий, которые обычно выполняются (вместе с основными центровочными отверстиями) на горизонтально-расточных станках (см. рис.2).

Расчет толщины мерной подкладки для проточки эксцентриситета.

Введите необходимую величину эксцентриситета, мм. (от 0,1 до 40)

Введите диаметр поверхности, за которую зажимается деталь мм. (от 20 до 630)
