Как нарезать на детали резьбу с шагом,
которого нет в таблице станка?

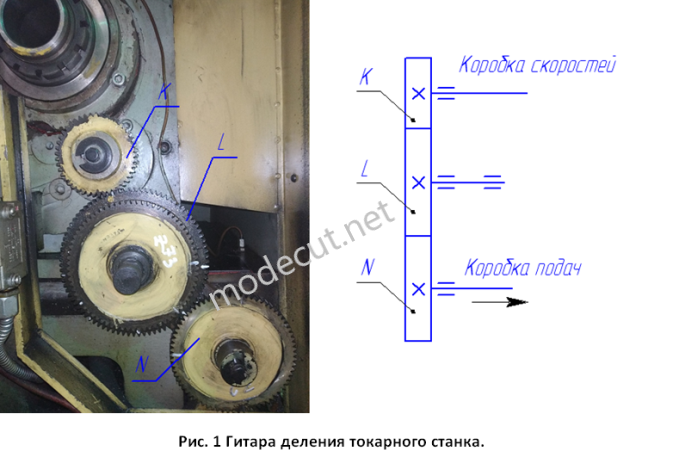

      Настройка станка для нарезания резьбы с шагом, который отсутствует в наладочной таблице станка, производят подбором сменных зубчатых колёс. Сменные зубчатые колёса устанавливаются в гитару деления, которая передаёт вращение от коробки скоростей на коробку подач и ходовой винт станка (см. рис.1). К каждому универсальному токарно-винторезному станку прилагается набор сменных шестерён, благодаря которому можно нарезать дополнительные резьбы не входящие в таблицу настройки. Такой набор сменных шестерён называется пятковым.
      Рассмотрим настройку токарного станка под нарезание резьбы не входящей в таблицу на примере. Пример. Необходимо на детали нарезать резьбу М42-7Н. Шаг резьбы t=4,5мм. Резьбу мы будем резать на токарно-винторезном станке модели 16К25. Первоначально в гитаре деления токарного станка модели 16К25 установлены сменные шестерни в следующей комбинации: ведущая шестерня K с числом зубьев z=45; ведомая шестерня N с числом зубьев z=72; промежуточная шестерня L с числом зубьев z=86 и сменная шестерня с числом зубьев z=73. Сменная шестерня (z=73) просто установлена на промежуточном валу и не участвует в передаче вращения (см. рис.1).

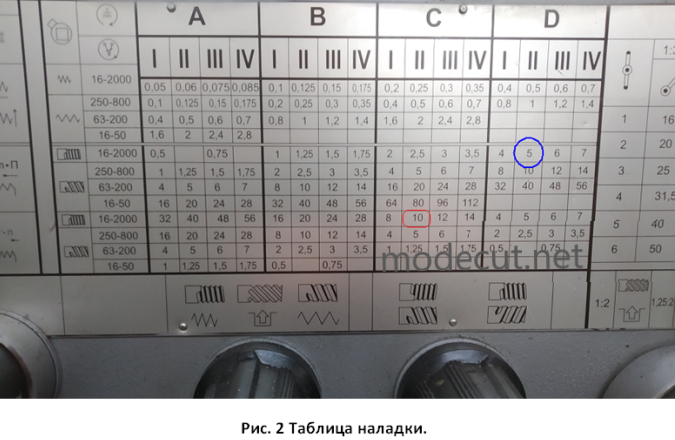

      На рисунке 2 изображена наладочная таблица, в которой указаны резьбы и их нарезаемые шаги. Как видно из рисунка 2 в таблице отсутствует резьба с шагом t=4,5мм.

      Для нарезания резьбы с шагом t=4,5мм используем пятковый набор шестерён. В пятковый набор сменных шестерён токарного станка модели 16К25 входят следующие сменные шестерни: z=45; z=48; z=57; z=60; z=66; z=72; z=73; z=80; z=90. Все сменные шестерни имеют модуль m=2. Для подбора гитар в комплекте сменных шестерён (для станка 16К25) нужно иметь ещё одну дополнительную шестерню с число зубьев z=81. Наличие этой шестерни значительно увеличивает диапазон нарезаемых резьб. Произведём расчёт необходимых сменных шестерён для резьбы с шагом t=4,5мм, по следующей формуле:
      где tнар = 4,5мм – требуемый шаг нарезаемой резьбы; tтаб = 5мм – значение ближайшего шага резьбы. Значение tтаб = 5мм мы выбрали из таблицы (см. рис.2 в синем круге) из ряда метрических резьб. Для других моделей токарных станков расчётная формула сменных шестерён может быть другой. Согласно полученным расчётам для нарезания резьбы с шагом t=4,5мм нужно в гитару деления установить ведущую шестерню K с числом зубьев z=45 и ведомую N с числом зубьев z=80. Однако согласно условиям сцепляемости гитары, число зубьев ведущей шестерни K не должно быть более 88, а число зубьев ведомой шестерни N не должно быть более 73 (для шестерён m=2).
