Как обработать конусную поверхность с помощью смещения задней бабки?

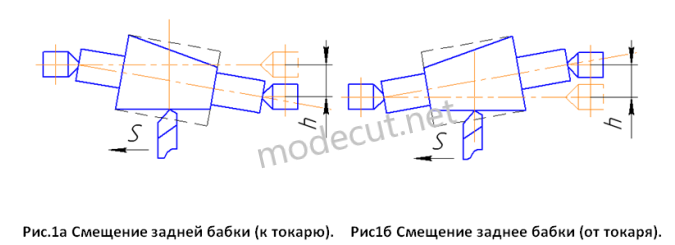

Сущность этого метода заключается в том, что с помощью смещения центра задней бабки по основной плите на некоторую величину h, можно получить требуемый конус на детали. При смещении корпуса задней бабки на величину h по направлению к токарю и последующей проточки детали, получается коническая деталь с вершиной конуса находящейся со стороны передней бабки (см. рис.1а). Если сместить корпус задней бабки на величину h в обратную сторону и затем проточить поверхность, получается коническая деталь с вершиной конуса находящейся со стороны задней бабки (см. рис.1б).

Данный метод обработки конических поверхностей находит широкое применение, так как он не требует специальных приспособлений и может быть выполнен на любом токарном станке. Однако основным недостатком этого метода является неправильный износ центровых отверстий детали, вследствие неправильного расположения центров станка в этих отверстиях. Чем больше величина смещения задней бабки h и чем меньше длина обрабатываемой детали, тем больше износ центровых поверхностей детали. Поэтому считается, что величина смещения задней бабки при обработке конической части детали не должна быть больше примерно 1/100 всей её длины. При смещении задней бабки на большую величину (при той же длине детали) искажение формы центровых отверстий может быть недопустимым. При обработке деталей, часть которых представляет собой конус, следует предварительно проточить конусную поверхность, затем выполнить черновую и чистовую обработку всех цилиндрических поверхностей и лишь только после этого выполнить чистовую обработку конической поверхности используя смещение задней бабки.

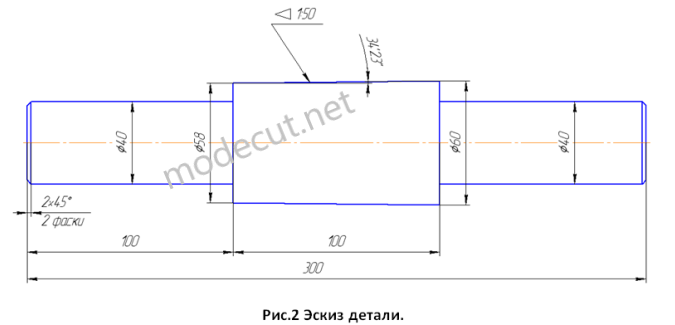

Величину смещения задней бабки при обработке конической поверхности можно рассчитать несколькими способами. Рассчитаем величину смещения задней бабки на конкретной детали, показанной на рисунке 2, тремя способами.

1. Определяем нужную величину смещения по заданным длинам и диаметрам:

где L=300мм – длина детали; l =100мм – длина конической поверхности; D=60мм – наибольший диаметр конуса; d=58мм – наименьший диаметр конуса.

2. Определяем величину смещения задней бабки по заданному углу:

где L =300мм – длина детали; угол α=34^/23^//= 0,573⁰ угол конуса.
