Как правильно установить и обработать деталь из квадратного профиля в трёхкулачковом патроне?

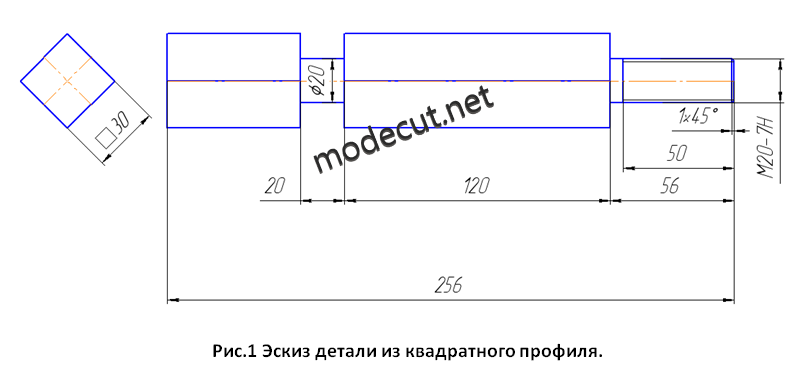

Обычно в трёхкулачковых самоцентрирующих патронах закрепляют заготовки круглой или шестигранной формы. Но что делать, если возникла необходимость обработать деталь из квадратного профиля? При обычном зажиме в патроне заготовку из квадратного прутка невозможно отцентрировать. Однако существует способ крепления, позволяющий правильно зажать квадратную деталь с минимально возможным радиальным биением. Для наглядности, рассмотрим этот способ на конкретном примере. На рисунке 1 изображён эскиз детали.

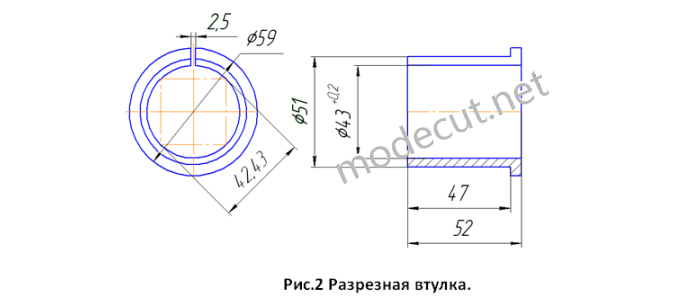

Как видно из рисунка, деталь изготавливается из квадратного профиля 30х30. Для правильного крепления заготовки в патроне необходимо изготовить разрезную втулку, показанную на рисунке 2.

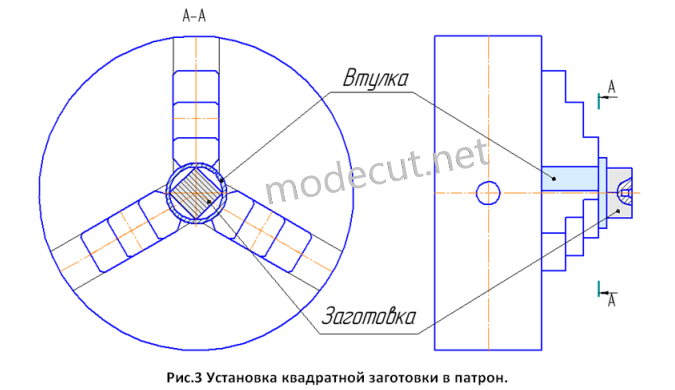

Лучше всего втулку изготавливать из бронзы, но если нет материала, ее можно изготовить из обычной стали. Изготовив втулку, устанавливаем её в патрон, так чтобы буртик втулки упёрся в кулачки патрона. Затем заводим квадратный пруток через центральное отверстие втулки и зажимаем патрон (см.рис.3).

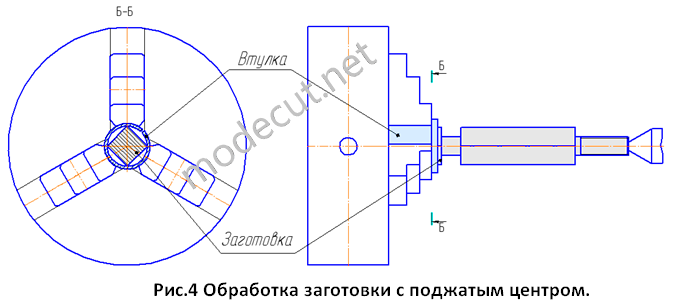

Как видно из рисунка 3 при зажиме патрона разрезная втулка плотно обжимает квадратный профиль по четырём граням, тем самым центрируя заготовку. Подрезаем торец заготовки и сверлим центровочное отверстие. Затем разжимаем патрон и выдвигаем квадратную заготовку из отверстия разрезной втулки на необходимую длину. Зажимаем заготовку в патроне с помощью той же разрезной втулки и поджимаем её центром задней бабки (см. рис.4). При такой схеме зажима, заготовка также надёжно закреплена и отцентрирована, что позволяет выполнить проточку наружной поверхности под резьбу, проточку канавки и нарезку резьбы. Обработку второго торца детали в размер L=256, выполняем аналогичным способом.
