Как нарезать червяк на универсальном
токарно-винторезном станке?

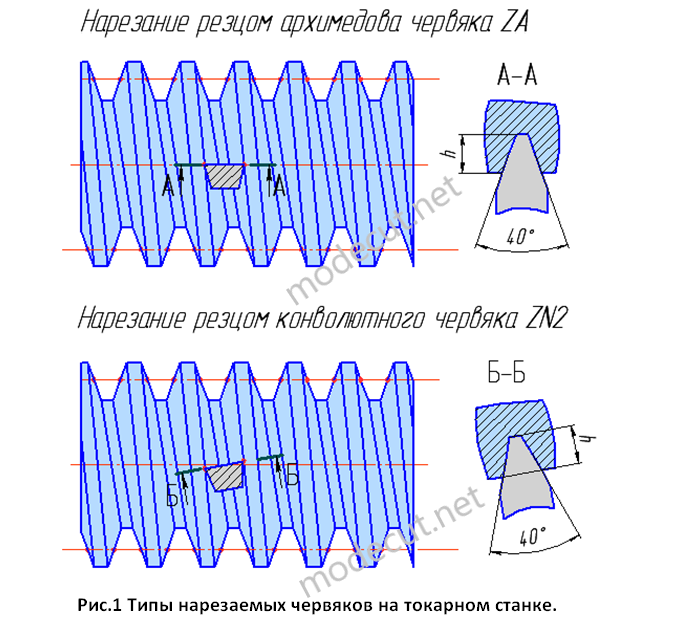

На универсальных токарно-винторезных станках нарезают два основных типа червяков червячных передач. Первый тип это архимедовы червяки (ZA), а второй это конволютные червяки (ZN2). Архимедовы червяки нарезаются на токарных станках довольно часто. Нарезка резьбового профиля происходит резцами с прямолинейными режущими кромками, совмещенными в осевой плоскости с образующими главных поверхностей витков червяка (см. рис.1). Конволютные червяки нарезают на токарных станках очень редко. Это связано с проблемой точной установки инструмента, так как при нарезании профиля с прямолинейной впадиной (тип ZN2), резец устанавливается под углом (см. рис.1).

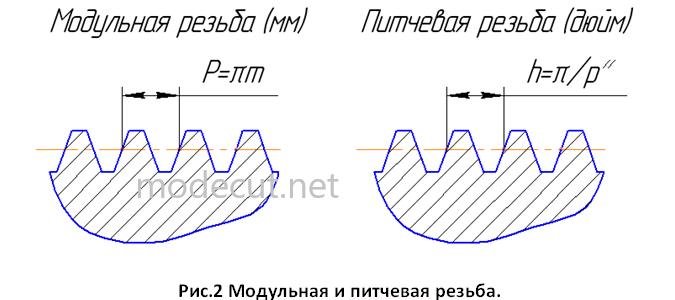

Сам профиль зубьев червяков формируется с помощью нарезания на поверхности червяка модульной или питчевой резьбы. Эти резьбы по своей сути предназначены только для формообразования червяков червячной передачи и больше нигде не используются. Общий угол профиля 2α этих резьб обычно равен 400 (см. рис.1). Сами резьбы между собой отличаются системой измерения. Модульная резьба используется в метрической системе и измеряется в миллиметрах. Питчевая резьба используется в дюймовой системе и соответственно измеряется в дюймах. Питчевые резьбы используются в Великобритании, США, Канаде и т.д. Модульная резьба задаётся модулем m(мм). Шаг резьбы P (в миллиметрах) равен произведению модуля на число π (см. рис.2). Питчевая резьба задается параметром питч p//. Определить шаг резьбы h в дюймах можно разделив число π на величину p// (см. рис.2).
Перевести значение питча в модуль или наоборот можно с помощью следующей формулы:
