Как нарезать резцом резьбу на универсальном токарно-винторезном станке?



      Способ нарезания резьбы на токарном станке резцами считается малопроизводительным. Однако благодаря своей универсальностью и высокой точности обработки, этот способ широко применяется на практике. Для того, чтобы нарезать резьбу резцом необходимо произвести правильную настройку токарного станка. Для наглядности рассмотрим настройку токарного станка на конкретном примере. Пример. Необходимо нарезать на детали метрическую резьбу М30 с шагом P=2мм. Деталь изготовлена из конструкционной стали Сталь40Х. Резьбу будем нарезать на токарном станке модели 16К25.

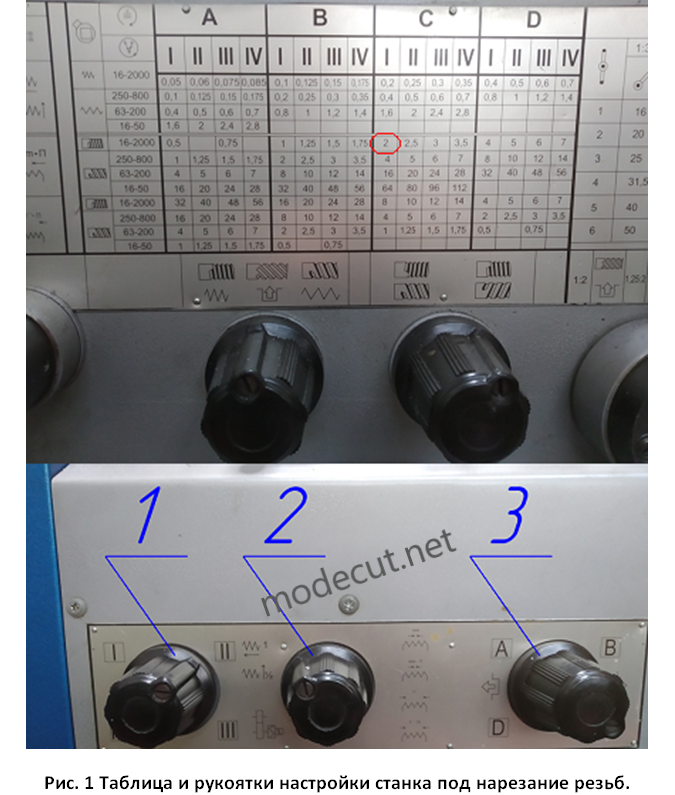

      Для начала устанавливаем на токарном станке рекомендуемое число оборотов для нарезания резьбы, а также направление витков резьбы. Методика выбора рекомендуемого числа оборотов, а также определение глубины нарезаемого профиля и количества необходимых проходов для нарезания резьбы подробно описана в следующей статье. Далее (в зависимости от числа оборотов), выбираем из таблицы резьб (таблица расположена на передней бабке) шаг, резьбы (2мм), которую мы будем резать (см. рис.1). На рисунке 1 выбранный шаг обведён красным овалом. По выбранному шагу из таблицы (2мм), устанавливаем рукоятки 1 и 3, которые расположены на коробке подач в необходимые положения (рукоятку 1 в положение I, а рукоятку 3 в положение С) (см. рис.1).

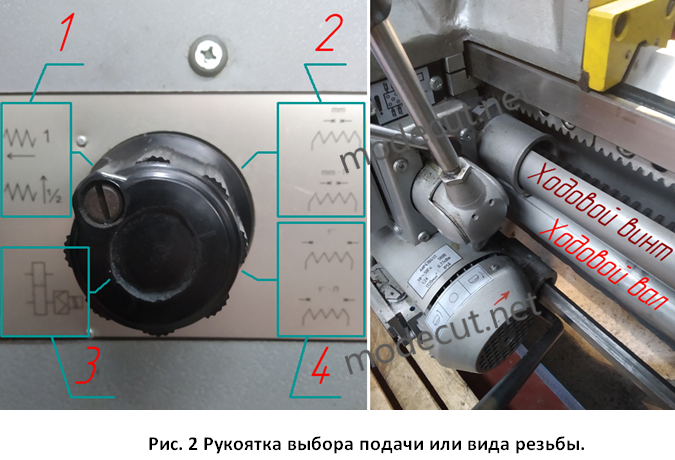

   После переключения рукояток 1 и 3, рукояткой 2 нужно установить вид нарезаемой резьбы. Рукоятка 2 имеет четыре положения (см. рис.2). Если рукоятка стоит в положении 1 (как на рисунке 2), то при включении станка, начинает вращаться ходовой вал (показанный на рисунке 2 (справа)) и суппорт перемещается по станине на рабочей подаче, предназначенной для обычной наружной проточки. В этом в положении ходовой винт отключен и не вращается.
