Как обработать фланцы патрубков на токарном станке?

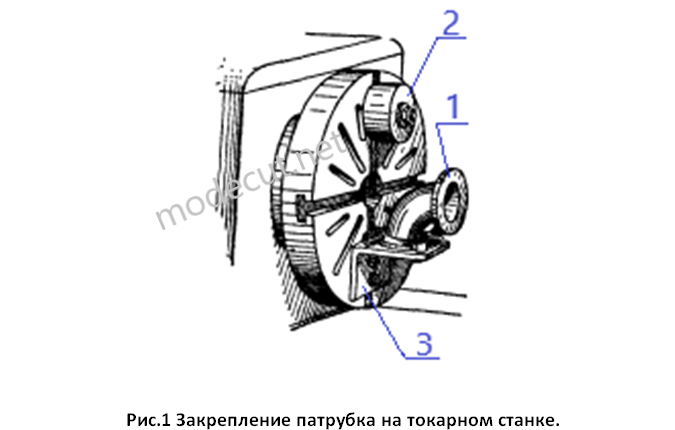

      В единичном производстве сложные детали, форма которых не позволяет осуществить установку и крепление их в четырёхкулачковом патроне или на планшайбе, иногда приходиться обрабатывать с помощью угольника. На рисунке 1 в качестве примера показана установка и закрепление патрубка для подрезания торца на фланце на планшайбе токарного станка.

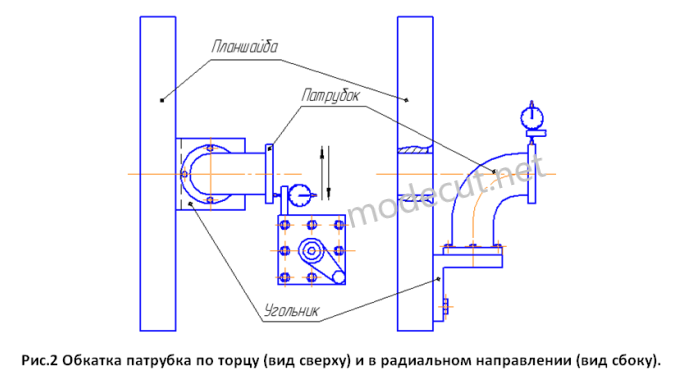

      Угольник 3 с точными взаимно перпендикулярными плоскостями прикреплен болтами к планшайбе. Патрубок 1 размещают на угольнике и предварительно закрепляют. С помощью индикаторной головки выставляют патрубок так, чтобы обрабатываемая плоскость была расположена параллельно планшайбе, и не было биения при вращении детали (рис.2).
      Чтобы уравновесить обрабатываемую деталь с угольником на противоположной стороне планшайбы закрепляют груз-противовес 2 (см. рис.1). Груз-противовес необходимо устанавливать обязательно, так как при обработке патрубка без противовеса из-за дисбаланса разбивается передний шпиндельный подшипник.
