Как выставить резец по центру детали? (Страница 2)

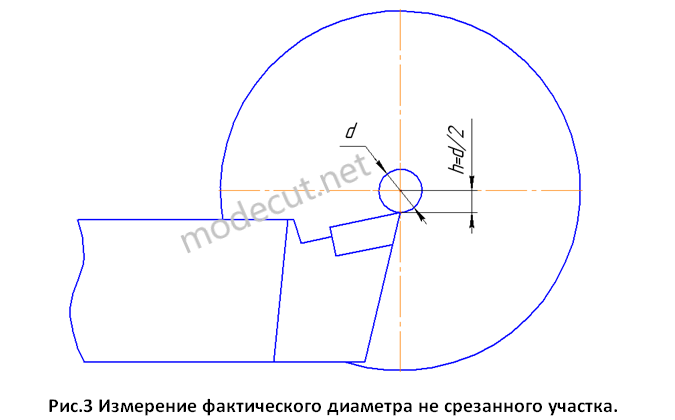

Сразу стоит отметить, что подрезание торца нужно выполнять на заготовке изготовленной из мягкого цветного металла (латунь, алюминий), для того чтобы исключить вероятность скалывания режущей кромки на новом резце. В этом случае резец визуально устанавливается чуть ниже центра детали. Далее подрезается торец заготовки и измеряется диаметр не срезанного участка металла (см. рис.3).

Толщина подкладных пластин под резец будет равна радиусу не срезанного участка металла.

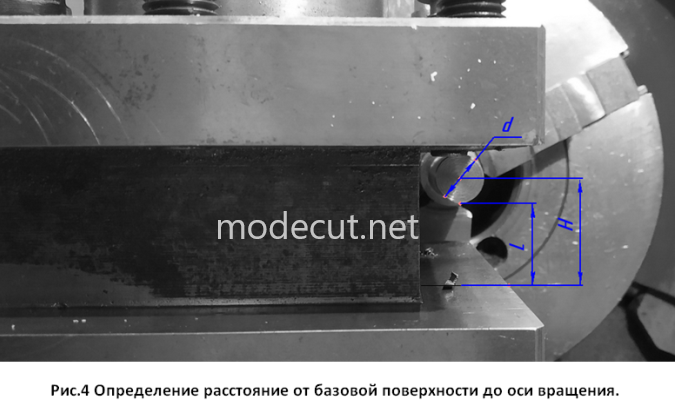

Способ 3. Третий способ определения высоты установки вершины резца, заключается в непосредственном измерении расстояния от центра вращения детали до базовой плоскости резцедержателя, на которой устанавливаются резцы (см. рис.4). Данный способ является наиболее точным и эффективным, так как, зная фактическое расстояние (H) можно по заготовленному шаблону (шлифованному бруску в размер H) или с помощью штангенрейсмаса точно подобрать набор подкладных пластин под любой резец.

Для того чтобы определить нужное расстояние необходимо закрепить заготовку в патроне (круг Ø20) и проточить её по наружной поверхности в произвольный размер (до чистоты). Далее фактический диаметр заготовки (d) измеряется микрометром, а суппорт токарного станка перемещается таким образом, чтобы обработанная часть заготовки оказалась в проёме резцедержателя станка (см. рис.4).

Затем с помощью набора концевых мер измеряется высота L и находиться расстояние H по следующей формуле:

Окончательная правильность установки резца по центру вращения детали проверяется также с помощью подрезки торца. В случае наблюдения после подрезки торца, не срезанного участка диаметром в несколько десятых миллиметра, нужно немного отпустить передний болт фиксирующий резец в резцедержателе и больше поджать задний болт, который также фиксирует резец. Таким образом, с помощью перетяжки болтов можно немного приподнять или опустить вершину резца. Резец выставляется до тех пор, пока после торцовки детали не будет наблюдаться полностью ровная поверхность.
