Как с помощью метчика быстро нарезать резьбу
в большой партии гаек?

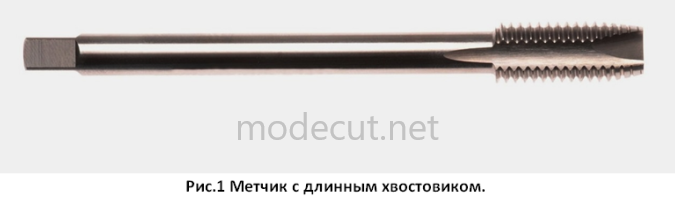

      Для быстрого нарезания резьбы в партии гаек используют не простые метчики, а метчики с удлиненным хвостовиком (см. рис.1). Такие метчики изготавливаются по ГОСТ 1604-71. Длинный хвостовик метчика позволяет нарезать резьбу в гайке без выворачивания метчика из отверстия гайки. После нарезания резьбы гайку просто заводят на поверхность хвостовика. Не снимая нарезанную гайку с хвостовика метчика, сразу начинают нарезать резьбу в следующей гайке. Станок останавливается только для снятия гаек после полного заполнения ими всей поверхности хвостовика. Чем длиннее хвостовик метчика, тем реже останавливается станок. Благодаря данному способу нарезания резьбы в гайках метчики с удлиненным хвостовиком называют гаечными метчиками.

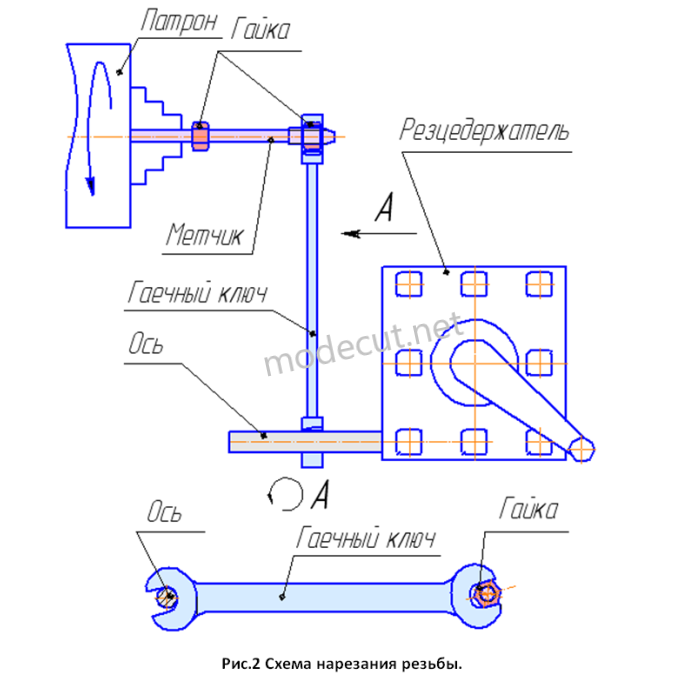

      Сам способ нарезания резьбы удлиненным метчиком на токарном станке изображен на рисунке 2. Рассмотрим его более детально. Устанавливаем на станке маленькие обороты шпинделя. В патрон станка закрепляем метчик с удлиненным хвостовиком. В резцедержатель станка устанавливаем и зажимаем круглую ось, как показано на рисунке 2. Перед нарезкой резьбы наносим на режущую часть метчика немного масла. Фиксировать положение гайки при нарезании резьбы будем с помощью обычного рожкового ключа. Заводим один конец ключа на ось, закреплённую в резцедержателе. Во второй зев ключа устанавливаем обрабатываемую гайку. Далее вручную подносим рожковый ключ с гайкой к вращающемуся метчику и аккуратно (надавливая) наживляем гайку на метчик. Метчик, нарезая резьбу в гайке, начинает перемещать её вместе с рожковым ключом к патрону. Ось, закрепленная в резцедержателе, выполняет функцию направляющей, а также не дает проворачиваться ключу с нарезаемой гайкой.
      Когда гайка проходит режущую часть метчика, станочник, вручную сдвигая ключ влево, нанизывает гайку на хвостовик. После нарезания резьбы на гайке на режущую часть метчика опять наноситься немного масла и процесс повторяется снова.
