Как нарезать резьбу резцом в глубоком глухом отверстии?

При нарезании резцом резьбы в глубоких глухих отверстиях очень сложно вовремя прервать подачу суппорта, так чтобы резец оказался в нужной точке. В процессе резания перемещение резца не видно, а слежение его положения по лимбу продольной подачи не позволяет точно остановить его в нужном конечном положении. Однако существует один способ, который позволяет нарезать внутреннюю резьбу в глухом отверстии, без особых проблем. Этот способ называется реверсивным или способом нарезания резьбы от упора. Суть данного способа заключается в нарезании резьбы на обратных оборотах станка (на реверсе).

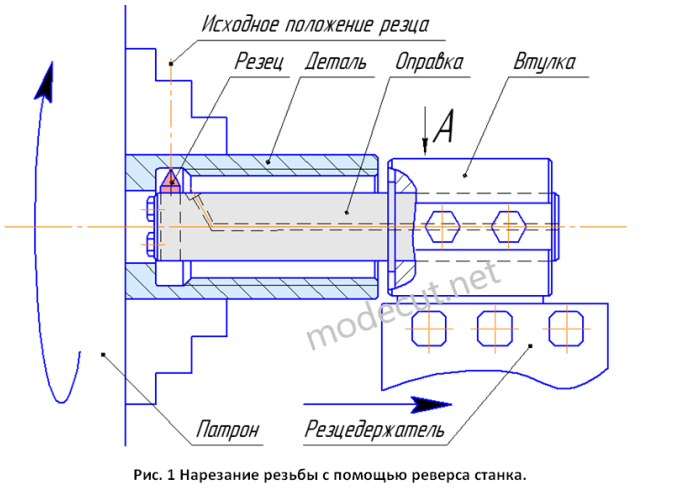

На рисунке 1 изображено начальное положение резца с оправкой при нарезании резьбы реверсивным способом. Как видно резец находиться в канавке для выхода и при включении обратных оборотов шпинделя (реверса) ходовой винт станка начинает вращаться в обратную сторону, перемещая суппорт с установленным резцом в направлении слева направо. Конечная точка положения резца находиться за торцом детали. Стоит отметить, что реверсивный способ – это способ нарезания резьбы, при котором, происходит сцепление и расцепление маточной гайки, поэтому им можно нарезать только резьбы с шагом кратным шагу ходового винта станка (шаг нарезаемой резьбы делиться на шаг ходового винта без остатка). Например, так как у токарных станков типоразмера 16К20 шаг ходового винта t=12мм, то реверсивным способом можно нарезать резьбы со следующими шагами 0,25; 0,5; 0,75; 1; 1,5; 2; 3; 4; 6; 12.

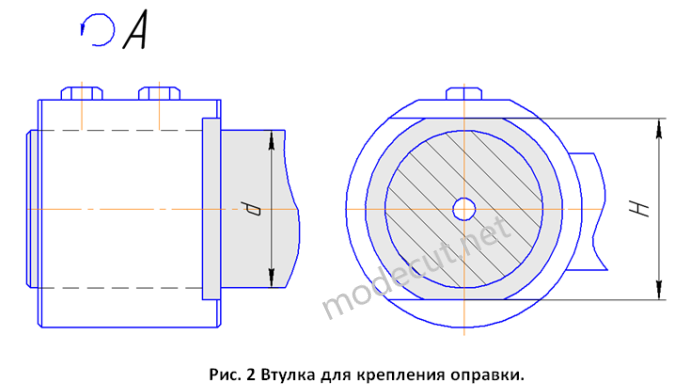

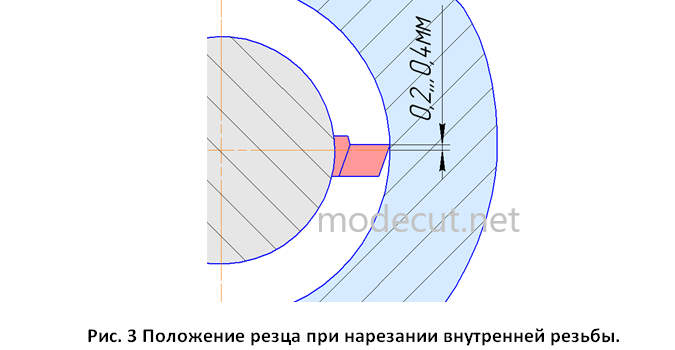

Как видно из рисунка 1 резец установлен в оправку, так что его режущая кромка направлена в обратную сторону. Оправка с резцом устанавливается в специальную втулку, которая закреплена в резцедержателе станка (см. рис.1). В оправке просверлено по центру глубокое отверстие, которое соединяется с другим отверстием, просверленным под углом. Эти отверстия служат для подачи эмульсии в зону резания.
