Как рассчитать режимы резания при точении детали?
(Страница 2)



      Число оборотов при чистовой обработке будет равно:
      Силы резания рассчитываются по следующей формуле:
      где Сp,n,x,y – поправочные коэффициенты значения, которых выбираются из справочных таблиц; t – глубина резания (мм); s – величина рабочей подачи (мм/об); v – скорость резания (м/мин); Kp – коэффициент который является произведением коэффициентов учитывающих фактические условия резания. Коэффициент Kp рассчитывается для каждой составляющей силы резания. Определим величины коэффициента Кp по каждой составляющей для нашего примера:
      где КφP;Кγp;Кrp;Кλp – поправочные коэффициенты учитывающие геометрию режущего инструмента; Кмp – коэффициент учитывающий влияния качества обрабатываемого материала на силовые зависимости. Коэффициент Кмp для стали 38ХА определяется следующим образом:

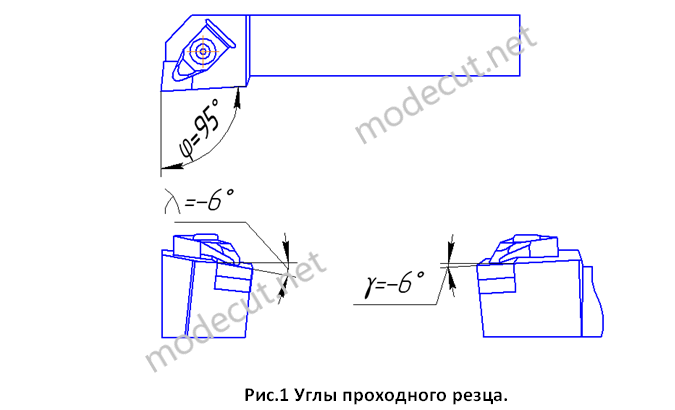

      где показатель степени n=0,75 определяется по таблице; σв=930МПа – временное сопротивление материала (предел прочности). Для каждой составляющей силы резания коэффициенты КφP;Кγp;Кrp;Кλp имеют разные значения и зависят от геометрии режущей кромки (см. рис.1). Величины всех вышеперечисленных коэффициентов выбираются из справочных таблиц.
      Силы резания при чистовой обработке равны:
      Рассчитаем мощность резания только при черновой обработке, так как сила резания Pz во время чистовой обработки довольна незначительна:
      При расчёте режимов резания были использованы табличные значения из справочника технолога машиностроителя Т.2 под редакцией А.Г.Косиловой и Р.К. Мещерякова. Этот справочник можно скачать, перейдя по ссылке.
