Как сделать сферический торец на токарном станке?

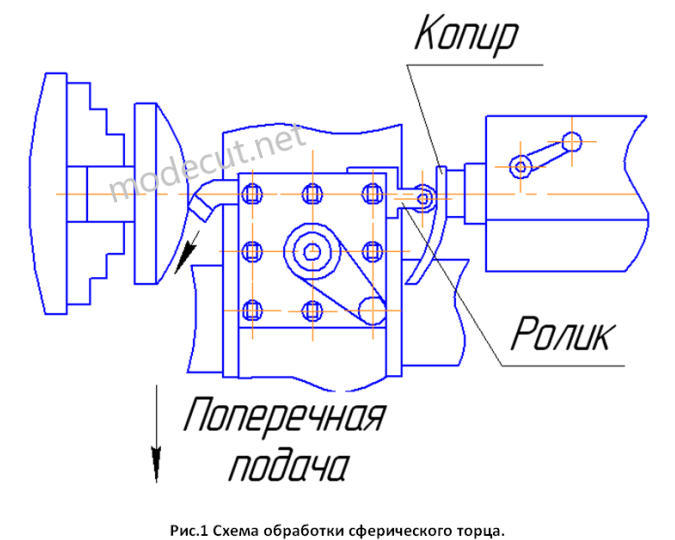

      Сферический торец является сложным конструктивным элементом, который целесообразно реализовать на детали с помощью станков с ЧПУ. Однако при отсутствии станков с программным управлением сферический торец можно изготовить и на универсальном токарно-винторезном станке. На рисунке 1 изображена данная схема обработки. Рассмотрим ее более подробно.
      Для точной обработки сферического торца обычно применяются специальные копиры. Копир крепиться на оправку и устанавливается в пиноль задней бабки. Копирный ролик, как и резец, устанавливается в резцедержателе. Важно чтобы ось центра копирного ролика лежала на одной оси с режущей кромкой резца. Для обеспечения этого условия копирный ролик и резец устанавливаются до упорной плоскости расположенной в пазу резцедержателя. Для протачивания сферического торца достаточно включить поперечную подачу. Суппорт станка должен при этом иметь возможность свободно перемещаться по направляющим станины станка. Прижимаясь к вогнутой поверхности копира, ролик обкатывается по ней и отводит резец с суппортом так, что режущая кромка резца копирует путь ролика.
