Как вырезать резиновое кольцо на токарном станке?

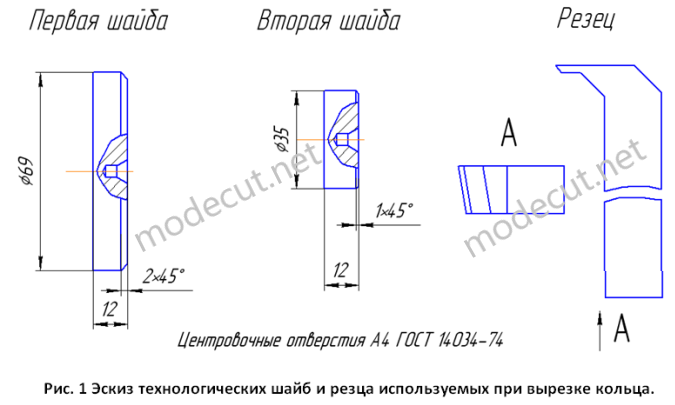

Для вырезки резинового кольца нужно иметь в наличии диск большого диаметра, который будет использоваться в качестве упора. Этот диск должен быть изготовлен из какого-нибудь мягкого материала (капролон, текстолит, алюминий и т.д.), чтобы при отрезке резинового кольца не сломать заточенный резец. Также для фиксации резины на станке нужно изготовить две стальные шайбы. Диаметр первой шайбы должен быть чуть меньшим, чем наружный диаметр резинового кольца, а соответственно наружный диаметр второй шайбы должен быть немного меньше внутреннего диаметра вырезаемого кольца. Например, пусть необходимо из резины вырезать кольцо, у которого наружный диаметр равен D=70мм, а диаметр отверстия d=36мм. В данном случае диаметр первой шайбы будет d=69мм, а диаметр второй шайбы d=35мм. Эскизы шайб изображены на рисунке 1. Вырезать резиновое кольцо лучше всего с помощью специального остроконечного резца с односторонней заточкой похожей на заточку обычного ножа. Эскиз формы заточенного резца также изображен на рисунке 1.

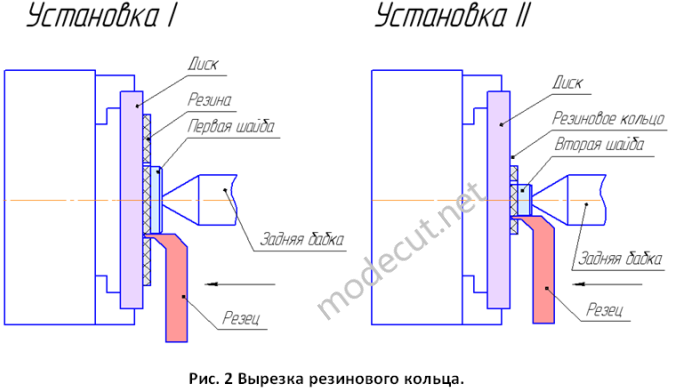

Процесс вырезания резинового кольца выполняется в строго определенном порядке. Сначала на резине с помощью обычного циркуля размечаем внутренний и наружный диаметр требуемого кольца. Затем для упора резины в патрон станка устанавливается диск большого диаметра. На торец диска укладываем резину и прижимаем её к патрону с помощью первой шайбы и задней бабки (см.рис.2).

При зажиме резины первая шайба должна быть установлена по разметке наружного диаметра вырезаемого кольца. Вырезаем резцом из заготовки резиновый круглый пятачок диаметром d=70мм. Далее убираем лишнюю резину и прижимаем к торцу диска вырезанный пятачок уже с помощью второй шайбы и задней бабки (см.рис.2). При зажиме резинового пятачка вторая шайба должна быть установлена по разметке уже внутреннего диаметра вырезаемого кольца. Вырезаем в резиновом пятачке отверстие диаметром d=36мм, получив требуемое кольцо.
