Как на токарном станке вырезать из листа кольцо?

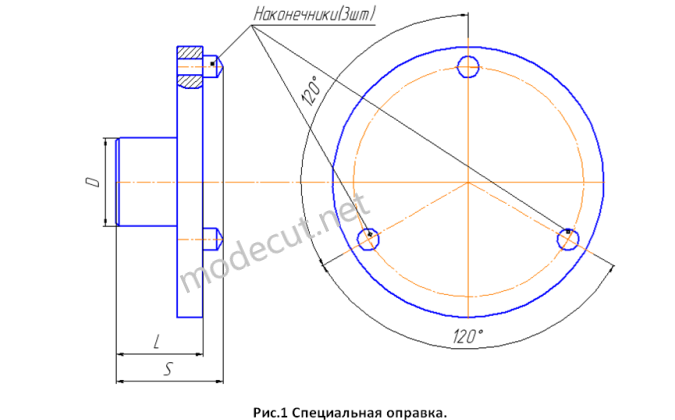

Для того чтобы, вырезать кольцо из листового проката необходимо иметь специальную оправку, которая изображена на рисунке 1. Вместо показанной оправки также можно использовать обычную торцовую фрезу. Оправка представляет собой диск с посадочной шейкой под патрон. На диске равноудалено от центра установлены три закалённых наконечника, которые обеспечивают фиксацию заготовки при её обработке.

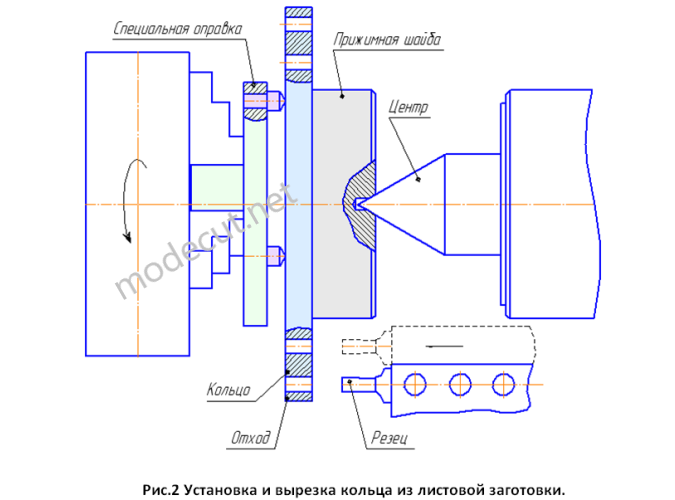

Устанавливаем оправку (или торцовую фрезу) в патрон и зажимаем её. С помощью прижимной шайбы и центра задней бабки прижимаем квадратную заготовку из листового проката к трём острым, закалённым наконечникам специальной оправки (см. рис.2). Прижимная шайба должна быть большого диаметра, так как чем больше диаметр, тем больше площадь сцепления. Однако прижимная шайба не должна мешать при вырезке кольца. Перед вырезкой также необходимо убедиться, что пиноль зафиксирована, а задняя бабка прочно закреплена к станине. Кольца вырезают отрезным резцом со стороны торца детали (см. рис.2). Для обеспечения безопасности работы вырезку кольца следует выполнять на низких режимах резания: скорость резания 25-50 м/мин, подача 0,1-0,3мм/об.

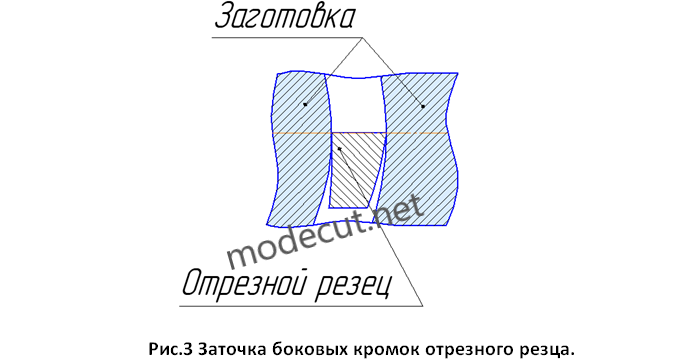

Ширина кромки отрезного резца не должна быть больше 5мм, а боковые задние поверхности резца должны быть заточены по радиусу (см. рис.3).

Лучше всего вырезку производить не до конца, а оставить слой маленькой толщины (как фольга), остановить станок и отделить получившийся отход вручную с помощью плоскогубцев. Это нужно для того, чтобы отрезанный отход не попал на вращающуюся оправку. Отделив образовавшийся отход, сдвигаем его на пиноль задней бабки, чтобы он не мешал дальнейшей обработке. После отделения отхода на обработанной поверхности заготовки притупляем резцом острые кромки. Затем производим вырезку самого кольца точно таким же способом, как и при отрезке отхода.
