Как правильно установить новое полотно
в ленточнопильный станок?

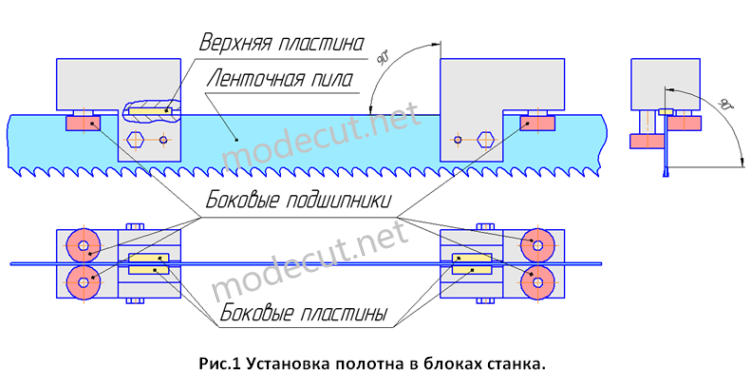

      Ленточное полотно устанавливается на шкивы станка и проходит через направляющие блоки, которые предназначены для удержания пилы в зоне резания. Перед установкой полотна на станок необходимо убедиться в правильности направления движения зуба. В корпусе направляющих блоков станка установлены боковые шариковые подшипники, упорные твёрдосплавные пластины, а также верхняя твердосплавная пластина (см. рис.1).
      Радиальные подшипники и упорные твёрдосплавные пластины предназначены для обеспечения перпендикулярности полотна относительно заготовки. Их регулировка производится с помощью образца полотна. Подшипники подводятся к боковым поверхностям полотна до касания, но так чтобы их можно было вращать вручную. Боковые твёрдосплавные пластины при установке должны быть строго параллельны боковым стенкам полотна. Суммарный зазор между полотном и твердосплавными пластинами не должен превышать 0,05мм. Выставляется такой зазор с помощью щупов. Верхняя твёрдосплавная пластина является упором полотна в процессе резания (см. рис.1). Однако при настройке эта пластина должна только касаться торца полотна, поэтому настройка по высоте осуществляется после установки и натяжения ленточного полотна.

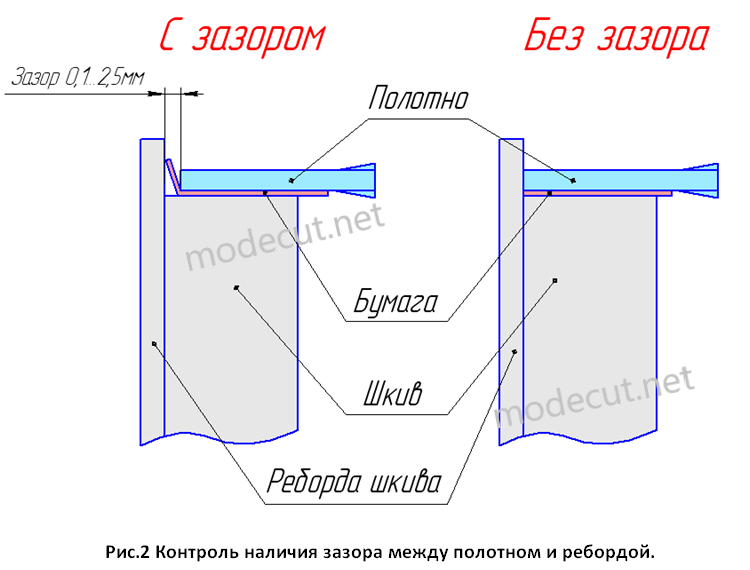

      На приводных шкивах станка ленточное полотно должно быть установлено таким образом, чтобы между его торцом и ребордами шкивов был зазор от 0,1 и до 2,5мм (см. рис.2). Обеспечить необходимый зазор можно с помощью регулировки положения ведомого шкива. Перемещение ведомого шкива осуществляется с помощью регулировочного винта. Ведущий шкив ленточнопильных станков, как правило, не регулируется. Контроль наличия зазора между полотном и ребордой шкива осуществляется с помощью обычной бумаги. Бумага закладывается между полотном и шкивом (см. рис.2). Затем шкивы проворачиваются на один оборот. При наличии необходимого зазора бумага изогнется, а при его отсутствии произойдет разрез бумаги (см. рис.2).
