Как настроить гитару деления зубофрезерного станка для нарезки зубчатого колёса с большим числом зубьев (z>160)?

В качестве примера, рассмотрим настройку гитары деления для нарезки зубчатых колёс с большим числом зубьев на зубофрезерном станке модели 5Е32. В стандартной комплектации станка настройка гитары деления производиться по следующей формуле:

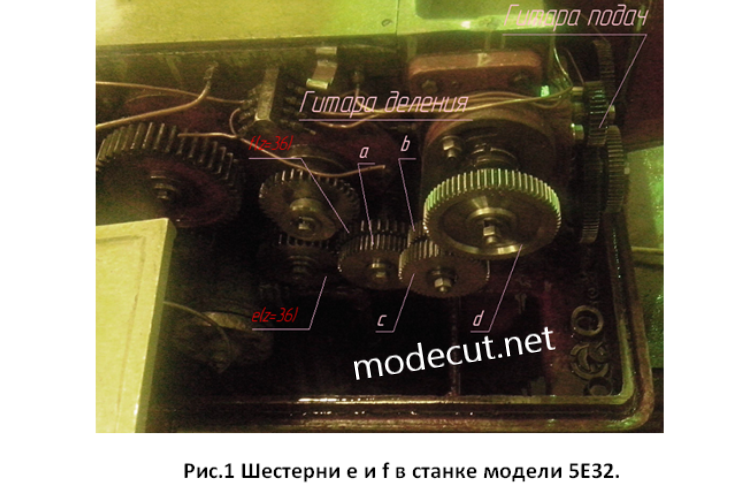

где r-число заходов червячной фрезы, z-число зубьев обрабатываемой заготовки, a и c – ведущие шестерни гитары деления, b и d – ведомые шестерни гитары деления. Число 24 является постоянной гитары деления. По сути, постоянное число гитары деления это передаточное отношение всех зубчатых пар, которые соединяют двигатель станка с гитарой деления. В других моделях зубофрезерных станков это число может быть другим. Стандартная формула настройки гитары деления обеспечивает настройку станка под нарезку зубчатых колёс с числом зубьев до z=160. Настройка гитары деления с большим числом зубьев (z>160) по этой формуле невозможно, так как числитель дроби будет намного меньше знаменателя. Для того чтобы настроить гитару деления на число зубьев больше 160, нужно увеличить передаточное отношение механизма соединяющего двигатель станка и гитару деления. Увеличить передаточное отношение можно с помощью замены шестерён e и f, показанных на рисунке 1.

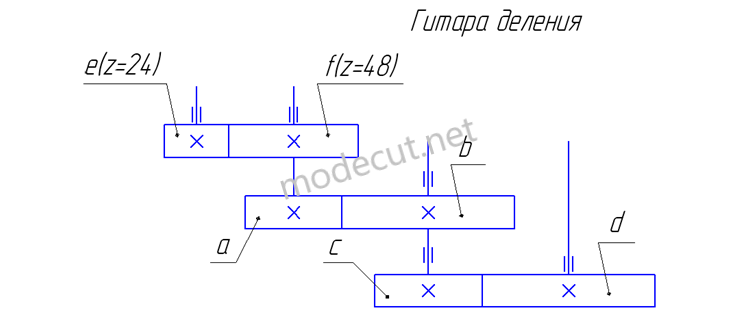

Пара зубчатых колёс e и f расположена перед гитарой деления и имеет передаточное отношение 1, так как число зубьев у ведущей шестерни e(z=36) и ведомой шестерни f(z=36) одинаковое. Для повышения передаточного отношения механизма меняем зубчатую пару e(z=36), f(z=36) на пару e(z=24), f(z=48) с передаточным отношением 2, тем самым увеличивая общее передаточное отношение в два раза (24×2=48)(см. рис.2).

После замены шестерён e и f формула настройки гитары деления примет следующий вид:

Произведем расчёт гитары деления по данной формуле на конкретном примере. Пример. Необходимо рассчитать гитару деления для зубофрезерного станка модели 5Е32 под нарезку зубчатого колеса модулем m=3 и числом зубьев z=280. Режущий инструмент – правая червячная фреза (модуль m=3, число заходов r=1).

Для удобства расчёта предварительно числитель и знаменатель дроби были умножены на число 25. Все полученные шестерни гитары деления входят в стандартный набор сменных шестерён станка и обеспечивают правильную настройку гитары.
