Как настроить станок для нарезания косозубых зубчатых колёс? Как рассчитать гитару дифференциала?

Наладка станка на обработку косозубых цилиндрических колёс производиться в том же порядке, как и для прямозубых колёс. Дополнительно вводиться только настройка дифференциала. Однако в зависимости от направления зубьев обрабатываемого колеса и направления подъёма витков червячной фрезы необходимо в сменные гитары станка вводить корректировки. Для удобства наладку на обработку косозубого цилиндрического колеса будем рассматривать для зубофрезерного станка модели 5Е32. Гитара дифференциала рассчитывается по следующей формуле:

где n=7,95775 – постоянная цепи дифференциала станка модели 5Е32; угол β – угол наклона зубьев нарезаемого колеса; m – модуль; r – число заходов червячной фрезы; a и с – ведущие колёса гитары дифференциала; b и d – ведомые колёса гитары дифференциала. В других моделях зубофрезерных станков значение постоянной цепи n может быть другим. Полученное значение дифференциала φ^/ должно быть в пределах от 0 и до 1. Гитару сменных колёс выбираем по наиболее близкому значению от расчётной величины φ^/ из книги М.И. Петрика и В.А. Шишкова “Таблицы для подбора зубчатых колёс”, которую можно скачать, перейдя по ссылке. Если полученное значение дифференциала больше 1, то необходимо найти обратную величину дифференциала разделив его следующим образом:

Учитывая, что данное решение найдено для обратной величины передаточного отношения, ведущие (a и с) и ведомые колёса (b и d), взятые из справочника, в гитаре дифференциала меняются местами. Установка фрезы и промежуточных колёс в гитарах деления, подач и дифференциала при нарезке косозубых цилиндрических колес в зависимости от направления зубьев нарезаемого колеса и направления подъёма витков червячной фрезы показаны на рисунках 1 и 2.

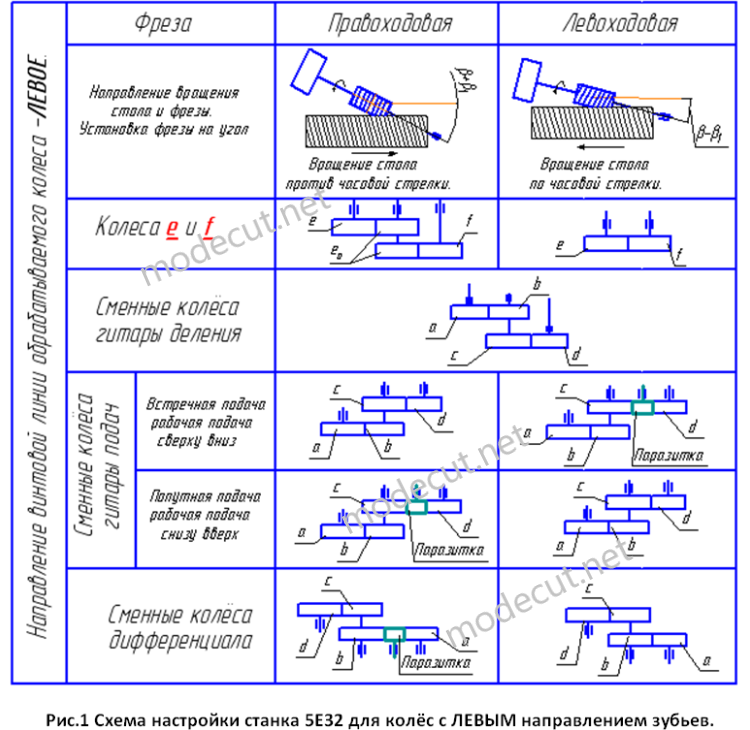

На рисунке 1 изображена схема установки поворота фрезы и сменных колёс в гитары для наладки станка на обработку зубчатых колёс с ЛЕВЫМ наклоном зубьев. На рисунке 2 изображена схема установки поворота фрезы и сменных колёс в гитары для наладки станка на обработку зубчатых колёс с ПРАВЫМ наклоном зубьев. Данные схемы настройки можно скачать, перейдя по ссылке.
