Как определить направление угла наклона зубьев у косозубого зубчатого колеса? Как отличить правоходовую фрезу от левоходовой?

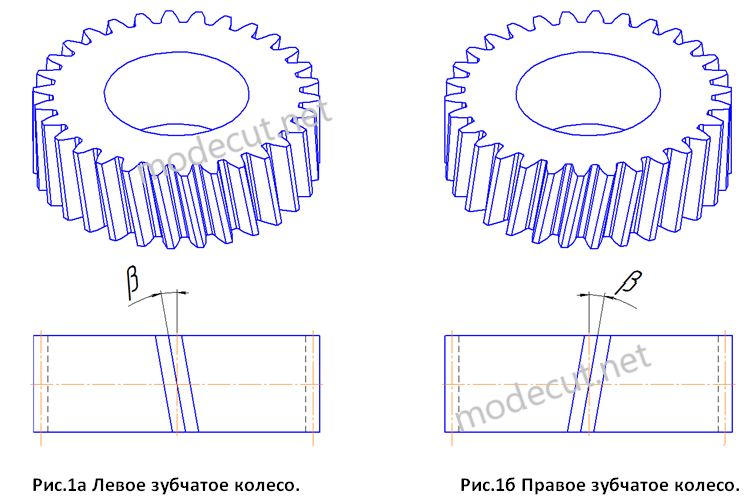

Чтобы правильно определить направление линии зуба у косозубой цилиндрической шестерни нужно положить эту шестерню на любой торец и посмотреть на неё со стороны. Если зуб, на шестерне начиная от нижнего торца, смещается по винтовой линии в левую сторону, то наклон зубьев называется левым (см. рис1a). Если же зуб, на шестерне начиная от нижнего торца, смещается по винтовой линии в правую сторону, то наклон зубьев называется правым (см. рис1б). На чертежах и в дальнейших расчётах угол наклона зубьев обозначается буквой ß.

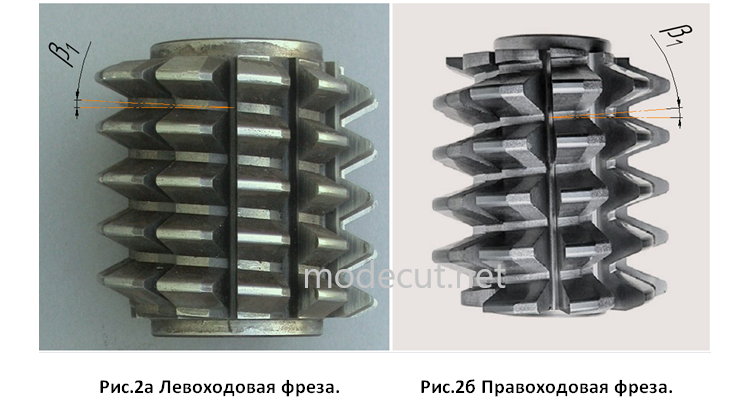

Направление хода червячной фрезы определяется по направлению угла подъёма витков. Для того чтобы определить, какая фреза правоходовая или левоходовая, нужно положить фрезу на один из торцов и посмотреть на неё со стороны. Если направление подъёма витков идёт слева направо под углом β₁, то червячная фреза является правоходовой (см. рис.2б). Если витки фрезы поднимаются под углом β₁ в обратном направлении (справа налево), то червячная фреза является левоходовой (см. рис.2а). Угол подъёма червячной фрезы β₁ необходимо знать для последующей обработки зубчатых колёс. Значение угла β₁ всегда выбивается на торце фрезы (см.рис.3).

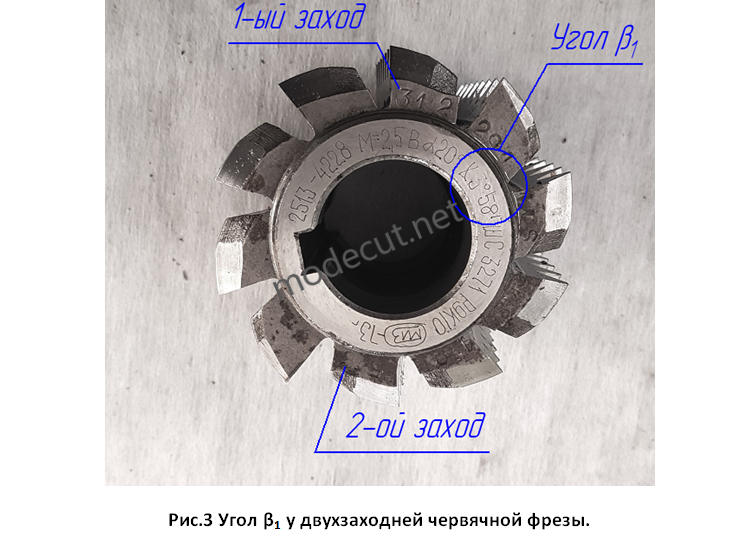

Глядя на торец червячной фрезы также можно определить количество заходов фрезы. Количество заходов фрезы необходимо знать для настройки гитар деления и дифференциала зубофрезерных станков. Большинство червячных фрез однозаходние. Однако некоторые фрезы изготавливаются с двумя заходами, как червячная фреза, показанная на рисунке 3.
