Какие способы обработки используются при нарезании конических колес с круговым зубом?

Конические зубчатые колеса с круговыми зубьями нарезаются на специальных зуборезных станках с помощью торцовых резцовых головок. Для чернового нарезания зубьев конических колес применяются зуборезные головки двухстороннего и трехстороннего резания. Черновые головки двухстороннего резания имеют два ряда боковых резцов и прорезают предварительно впадину зуба по методу обката. У трехсторонних головок помимо внутренних и наружных резцов есть ещё средние резцы, которые прорезают дно впадины. По высоте они выше вершин боковых резцов на 0,2..0,25мм. Эти головки применяются в серийном производстве при нарезании полуобкатных колес и работают только методом врезания. Чистовая обработка круговых зубьев конических колес выполняется только односторонними или двухсторонними головками. При этом сами зубья имеют довольно сложную конфигурацию и могут быть нарезаны одним из следующих технологических способов: односторонним, поворотным или двухсторонним. Причем, зачастую для нарезки одной комплектной конической пары, необходимо применить в совокупности несколько разных способов обработки. Рассмотрим существующие комплексные способы обработки конических пар более подробно.

Двусторонне-односторонний способ нарезания конической пары состоит в том, что обработка, ведомого зубчатого колеса выполняется одновременно по выпуклой и вогнутой стороне зуба, а нарезка ведущей шестерни происходит раздельно (сначала обрабатывается одна сторона зуба, а затем другая).

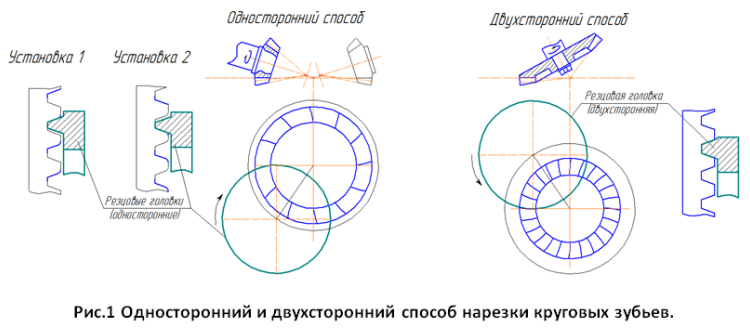

Обработка зубьев ведомого колеса выполняется двухсторонней резцовой головкой, у которой развод резцов позволяет получить требуемую толщину зуба (см. рис.1). Ведущая шестерня может быть нарезана двухсторонними головками (если они обеспечивают нужное пятно контакта по всей длине зуба) или односторонними головками. При нарезке зубьев односторонними головками сначала обрабатывается одна сторона зуба, а затем станок перенастраивается на вторую боковую сторону зуба и устанавливается другая односторонняя головка (см. рис.1).

Поворотно-односторонний способ нарезания конической пары заключается в том, что ведущая шестерня пары нарезается односторонним способом, а нарезка ведомого колеса производиться с помощью поворота детали. Для нарезки ведомого колеса используется двухсторонняя резцовая головка, которая не имеет необходимого развода резцов для получения требуемой толщины зуба. При обработке сначала резцовой головкой обрабатывается одна сторона зубьев, а потом без изменений наладочных параметров станка, поворачивают заготовку на расчетный угол и обрабатывают вторую сторону зубьев. Обработка второй стороны зубьев может выполняться в несколько проходов до получения необходимой толщины зуба. Данный способ часто применяется при наличии ограниченного количества зуборезных резцовых головок.

Двойной односторонний способ нарезания круговых колес характеризуется тем, что односторонним способом нарезается не только шестерня, но и ведомое зубчатое колесо. Причем при нарезке первоначально обрабатывается одна сторона зуба на всех шестернях и колесах партии. После этого станок перенастраивают и обрабатывают уже вторую сторону зуба.
