Какие способы обработки используются при нарезании конических колес с круговым зубом? (Страница 2)

Такой способ нарезания круговых зубьев наиболее трудоемкий, так как обрабатываемое коническое колесо устанавливается на станок два раза. Однако в определенных случаях, только этот способ позволяет получить правильную форму зуба.

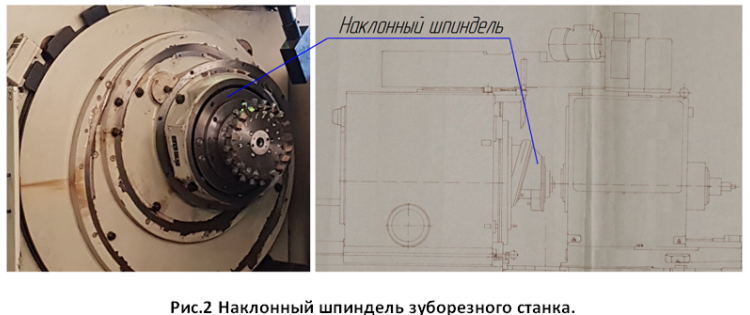

Двойной двусторонний способ нарезания конической зубчатой пары заключается в одновременном нарезании выпуклой и вогнутой стороны зуба не только на зубчатом колесе, но и на ведущей шестерне. Нарезание зубьев выполняется за один проход чистовой двухсторонней резцовой головкой, только на зуборезных станках оснащенных наклонным шпинделем (см. рис.2), а также механизмом винтового движения. Данный способ нарезания является производительным и используется при изготовлении конических колес имеющих модуль до 2,5мм.
