Как выполняется нарезка прямобочных шлицов?

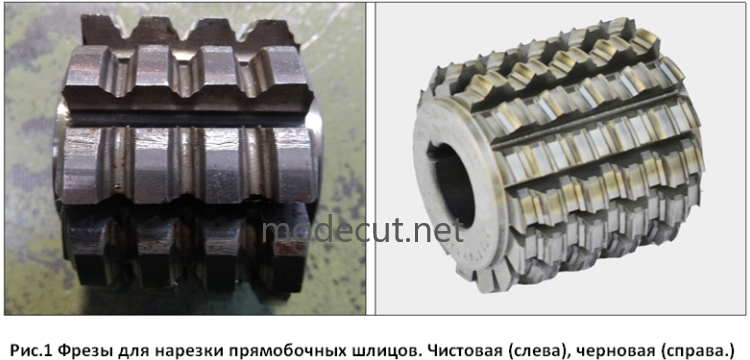

      В современном производстве прямобочные шлицевые соединения валов (ГОСТ 1139-80) нарезаются на зубообрабатывающих станках специальными червячными фрезами, которые в зависимости от вида центрирования делятся на два типа. Фрезы первого типа (чистовые) предназначены для обработки шлицов с центрированием по наружному диаметру (см. рис.1).

      Во время обработки фреза нарезает шлицы в чистовые размеры, а затем для центрирования соединения шлифуется наружная поверхность шлицов на круглошлифовальном станке.

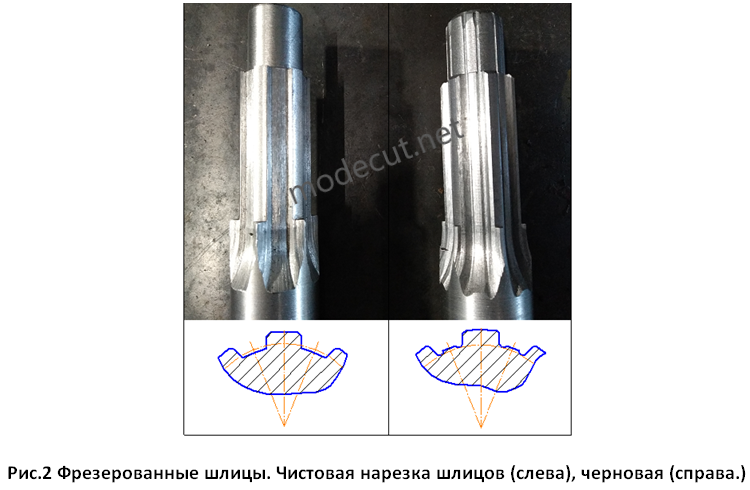

      При центрировании шлицевого соединения по внутреннему диаметру и боковым поверхностям зубья фрезы оснащены дополнительными выступами (см. рис.1(справа)). Эти выступы прорезают во впадинах шлицов небольшие канавки, которые обеспечивают свободный выход шлифовального круга. После фрезерования на впадине и боковых поверхностях шлицов остается технологический припуск, который затем срезают на шлицешлифовальном станке. Для наглядности на рисунке 2 изображены два вала с нарезанными шлицами. Шлицы на левом валу нарезаны чистовой фрезой, а на правом черновой, которая сформировала во впадинах технологические канавки.
      Прямобочные шлицы можно фрезеровать на обычных зубофрезерных станках настроив гитару деления, также как при нарезке прямозубых цилиндрических колес. Однако лучше всего фрезеровать шлицы на шлицефрезерных станках, у которых, в отличие от зубофрезерных станков, ось вращения детали расположена горизонтально, что значительно облегчает установку валов. К тому же шлицефрезерные станки позволяют получить более высокое качество обработки зубьев за счет кинематических особенностей коробки скоростей. К примеру, формула настройки гитары деления шлицефрезерного станка 5Б352ПФ2 выглядит следующим образом:
      где Z – число зубьев нарезаемой заготовки, k - число заходов червячной фрезы, a,c – ведущие шестерни гитары деления, b,d – ведомые шестерни гитары деления.
