Как на зубофрезерном станке нарезать звездочку
цепной передачи?

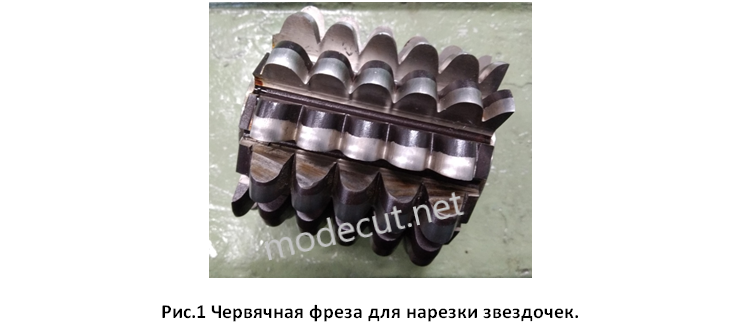

Нарезка звездочек цепных передач выполняется на зубофрезерных станках специальными червячными фрезами. Зубья этих фрез имеют закругленную форму, которая позволяет получить во время обкатки правильный профиль впадин звездочки (см. рис.1).

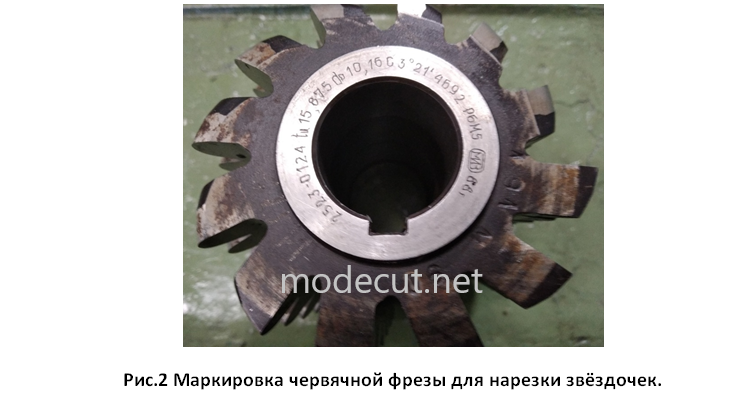

На самой фрезе маркируются следующие параметры: порядковый номер (2523-0124) по ГОСТ 15127-83, шаг цепи нарезаемой звездочки (P=15,875), диаметр ролика (d0=10,16), угол подъёма витков червячной фрезы (β=3021/), величина шага винтовой стружечной канавки (Н=4692) и материал (Р6М5) (см.рис.2). Угол подъема витков червячной фрезы нужен для поворота суппорта станка во время нарезки звездочки. Шаг винтовой стружечной канавки необходим при последующей заточке фрезы по передней поверхности зубьев.
Настройка зубофрезерного станка под нарезание звездочек аналогична наладке станка на обработку цилиндрического прямозубого колеса. Гитара деления настраивается на число зубьев звездочки, гитара дифференциала расцеплена, а её ведомый вал зафиксирован.
Для наглядности рассмотрим наладку станка для нарезки звездочки на примере. Пример. Необходимо нарезать звездочку цепной передачи имеющей следующие параметры: число зубьев z=30; шаг цепи P=19,05мм, диаметр ролика d0=10,16мм. Нарезание профиля зубьев звездочки будет выполняться на зубофрезерном станке модели 5К32А правой червячной фрезой. Для начала произведем расчет сменных колес гитары деления по следующей формуле:
где k=1 – число заходов фрезы, С=24 – постоянная величина станка 5К32А, z=30 – число зубьев нарезаемой звездочки, a,c – ведущие шестерни гитары деления, b,d – ведомые колеса гитары деления. Определив числа зубьев сменных колес, собираем гитару деления станка. Далее устанавливаем заготовку на оправку, закрепленную на столе станка, а фрезу с оправкой помещаем в суппорт станка. Затем выставляем заготовку на оправке по наружному диаметру и торцу (радиальное и торцовое биение не более 0,03мм), а суппорт поворачиваем на угол подъёма витков фрезы “β”.
Если в чертеже, по каким либо причинам не указана высота зуба звездочки (глубина фрезерования), то её можно найти с помощью отраслевого стандарта ОСТ5.9271-77 “Передачи цепные. Звездочки для приводных роликовых и втулочных цепей”. В случае отсутствия стандарта высоту зуба можно рассчитать, как это было сделано в одной из статей. По расчетам высота зуба звездочки равна h=10,595. Производим касание фрезой наружного диаметра заготовки и нарезаем зубья в несколько проходов, выдерживая расчетную высоту зуба.
