Как нарезать прямозубое цилиндрическое колесо на зубофрезерном станке?

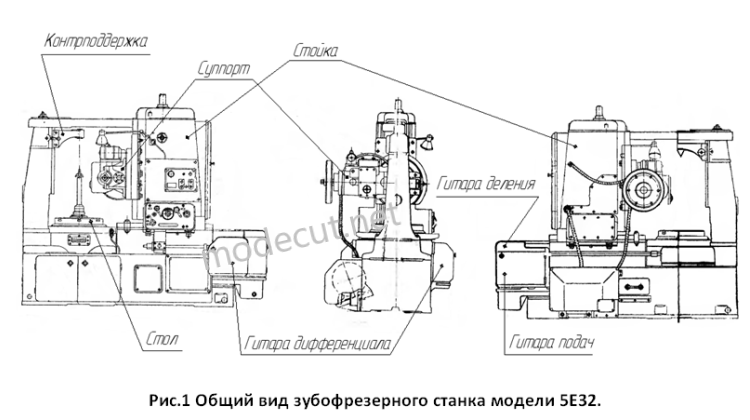

В данной статье мы на конкретном примере покажем, как настроить универсальный зубофрезерный станок для нарезки прямозубых цилиндрических колёс. На рисунке 1 изображён общий вид зубофрезерного станка модели 5Е32. По направляющим станины станка перемещается стойка, на которой установлен поворотный суппорт. В поворотный суппорт устанавливается на оправке режущий инструмент - червячная фреза. Суппорт также перемещается по направляющим в вертикальном направлении. Обрабатываемая деталь с оправкой устанавливается на вращающийся стол станка и поджимается контрподдержкой. Подача на глубину осуществляется перемещением стойки в горизонтальном направлении по направляющим станины. Рабочая подача осуществляется вертикальным перемещением суппорта. Зубофрезерный станок оснащён следующими сменными гитарами: гитара деления, гитара подач, гитара дифференциала.

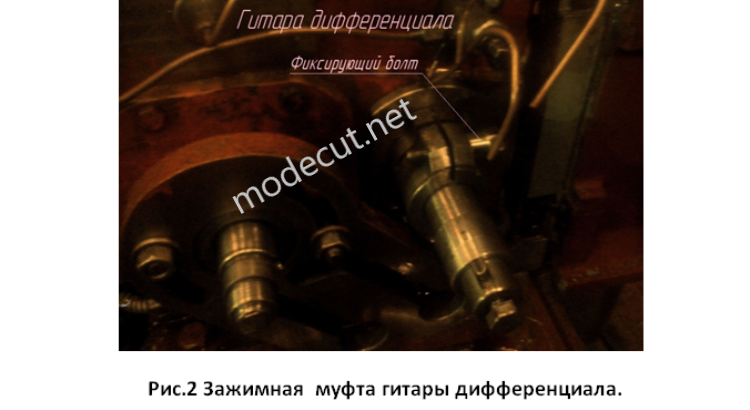

Гитара подач предназначена для настройки величины и направления рабочего хода фрезы. Гитара деления предназначена для создания определённого отношения между числами оборотов инструмента и стола станка для получения необходимого числа зубьев на обрабатываемой детали. Гитара дифференциала предназначена для изготовления косозубых зубчатых колёс на станке. Во время обработки работающая гитара дифференциала немного замедляет либо ускоряет движение стола, тем самым образуя на детали косые зубья. В данном случае, при нарезке прямозубых цилиндрических колёс гитара дифференциала не работает. Она должна быть разомкнута и выходной вал гитары дифференциала должен быть зафиксирован от случайного поворота. Чтобы зафиксировать вал дифференциала нужно зажать болт на муфте расположенной на валу в гитаре дифференциала (см. рис.2).

Далее для того чтобы настроить станок под нарезку прямозубых цилиндрических колёс необходимо выполнить следующие действия:

1.Установка детали с оправкой на стол станка, выставление и закрепление детали.

2.Настройка гитары подач.

3.Настройка гитары деления под необходимое число зубьев.

4.Установка червячной фрезы с оправкой в суппорт станка и поворот суппорта на необходимый угол.

Рассмотрим все этапы наладки станка на примере нарезки произвольного зубчатого колеса на станке модели 5Е32. Пример. Необходимо настроить станок для нарезки зубчатого колеса со следующими параметрами: модуль m=2,5,число зубьев z=35, угол профиля α=20⁰, угол наклона зубьев ß=0⁰. Нарезка зубчатого колеса будем производиться правой однозаходной червячной фрезой со следующими параметрами: m=2,5; угол профиля α=20⁰; число заходов фрезы R=1; угол подъёма витков червячной фрезы β₁=1⁰59^/.
