Как нарезать червячное колесо резцом летучкой без тангенциального суппорта?

В случае отсутствия на зубофрезерном станке тангенциального (протяжного) суппорта невозможно выполнить автоматическую осевую подачу резца летучки и соответственно нарезать правильный профиль зубьев на червячных колесах. Однако существует один альтернативный способ позволяющий решить поставленную задачу и произвести нарезку зубьев червячного колеса с помощью стандартного суппорта станка. Суть данного способа заключается в ручном формировании процесса обкатки с помощью осевой передвижки резца. Для наглядности рассмотрим данный способ более детально.

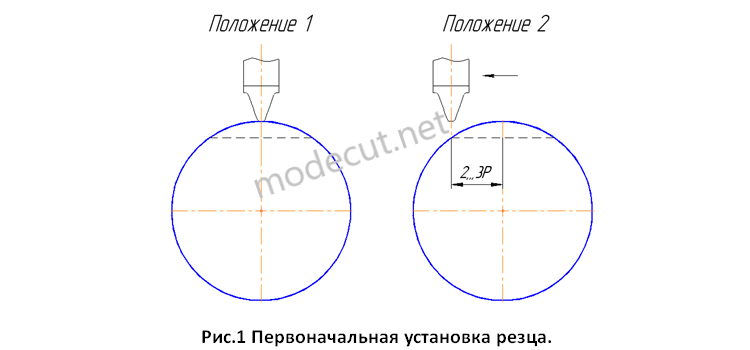

Настройка станка начинается с установки детали на столе станка и сборки гитары деления на нужное число зубьев. Резец летучку с оправкой устанавливают в суппорт зубофрезерного станка, который фиксируется в нулевом положении. Ручной передвижкой суппорта либо с помощью втулок на оправке резец ставят, по центру детали коснувшись её нарезаемой поверхности (для отсчета глубины) (см. рис.1). После этого резец смещают в левую сторону на величину равную нескольким шагам:

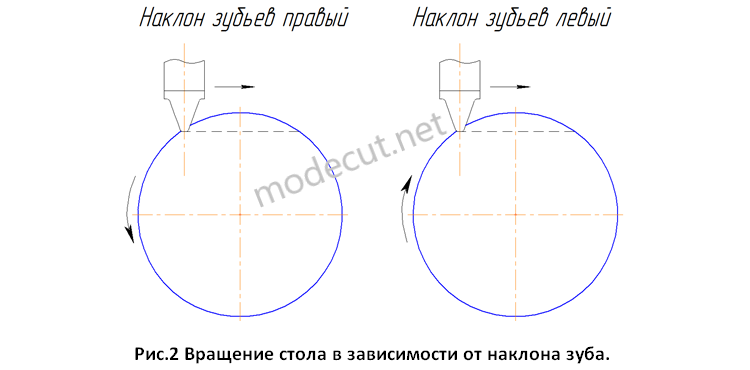

где m – модуль нарезаемого червячного колеса. После смещения резца определяем направление вращение стола при нарезке зубьев червячного колеса. Если наклон зубьев у червячного колеса правый, то вращение стола при врезании будет против часовой стрелки (см. рис.2). Соответственно при левом наклоне зубьев вращение стола должно быть почасовой стрелки. После установки направления движения стола, включают вращение станка и радиально (врезаясь в деталь) заводят резец на полную глубину зуба.

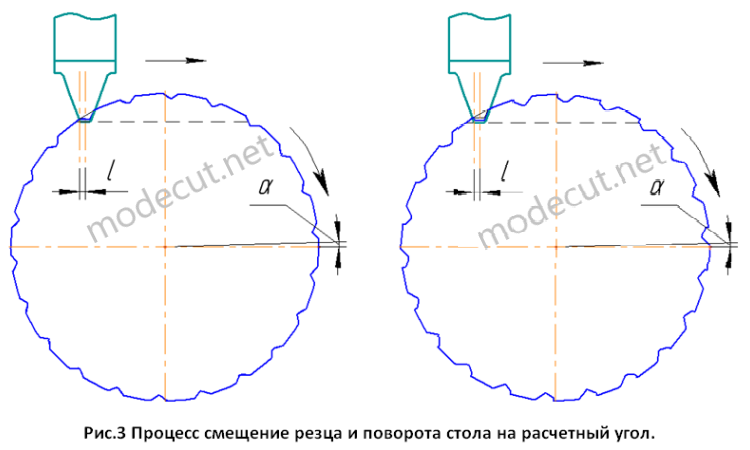

После первой радиального прохода резец выводят в первоначальное положение. Далее для формирования процесса обкатки и получения правильного профиля зуба нужно последовательно выполнять следующие операции. Сначала разъединить гитару деления, тем самым разъединяя стол станка и резец с оправкой. Затем повернуть стол (с заготовкой) на расчетный угол α, а суппорт с резцом летучкой сдвинуть в осевом направлении (вправо) на расчетную длину l. Потом снова собрать гитару деления и опять врезаться резцом на полную глубину зуба.
