Как нарезать червячное колесо резцом летучкой?

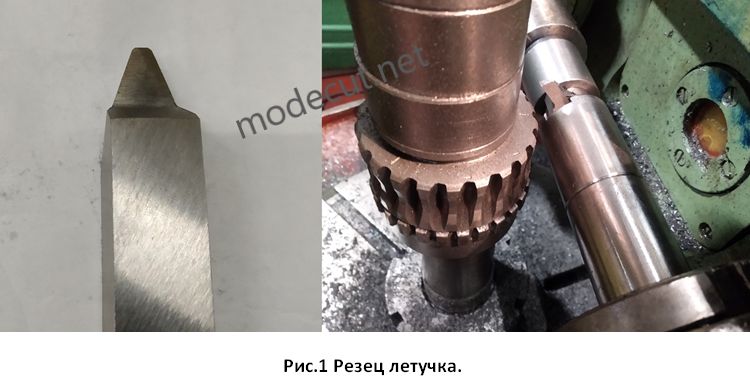

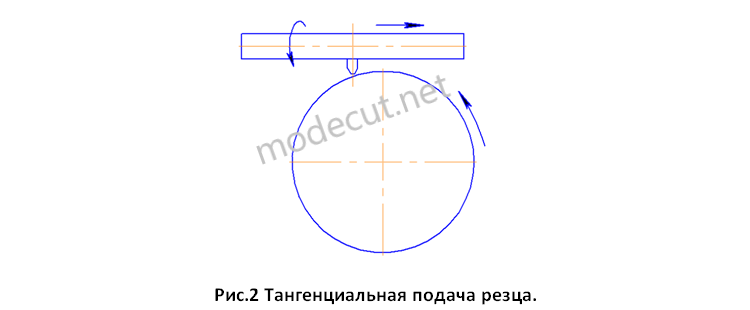

В случае отсутствия специальной червячной фрезы червячные колеса могут быть нарезаны резцом летучкой (рис.1). Причем нарезка зубьев червячного колеса выполняется только тангенциальным (в осевом) врезанием резца (см. рис.2). При радиальном врезании профиль зуба получится неправильным, и червячная передача не будет работать. Для тангенциальной обработки червячного колеса резец летучка устанавливается вместе с оправкой в специальный тангенциальный суппорт зубофрезерного станка (поставляется отдельно по спецзаказу). Стоит отметить, что у некоторых зубофрезерных станков (53А11), основной суппорт оснащен механизмом тангенциальной подачи.

Резец летучку обычно изготавливают из быстрорежущих сталей (Р6М5). Профиль режущей кромки резца летучки должен строго соответствовать профилю витка червяка в нормальном сечении.

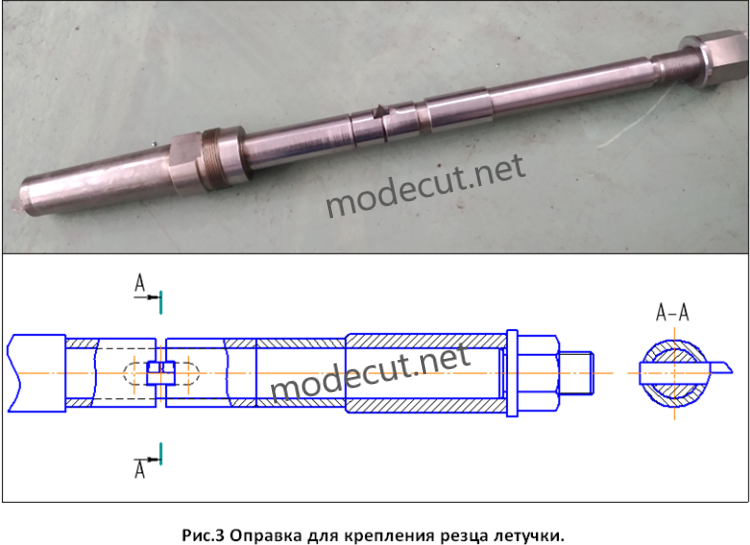

Резец летучка крепиться в специальной оправке, показанной на рисунке 3. Как видно из рисунка в оправке по центру прорезан сквозной паз, в который плотно устанавливается резец.

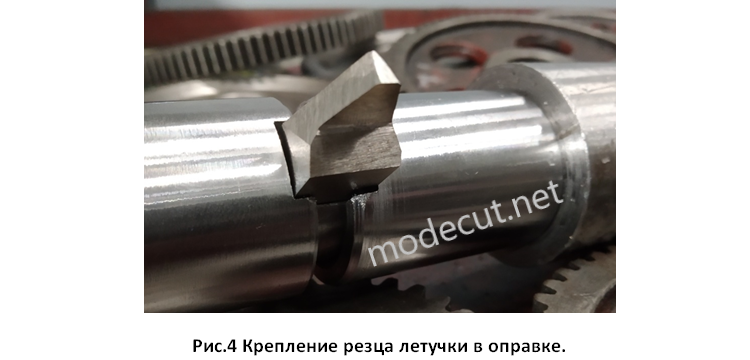

Фиксация резца в оправке происходит за счет осевого сжатия комплекта втулок (см. рис.4). Такое крепление обеспечивает надежный зажим резца без использования крепежных болтов. Тангенциальный суппорт станка во время нарезки зуба установлен в нулевом положении.
