Как нарезать червячное колесо резцом летучкой?
(Страница 2)

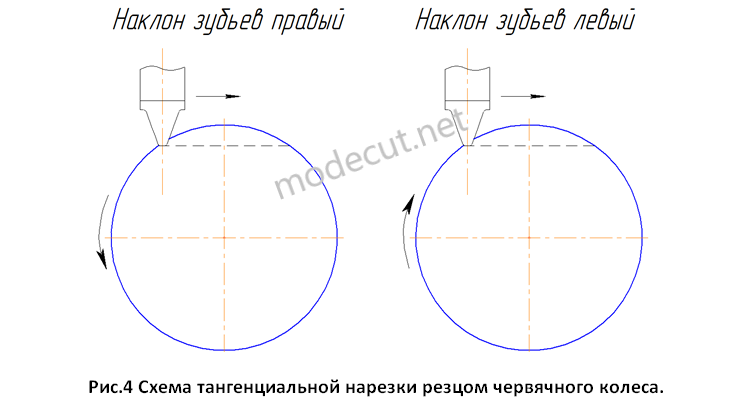

      Процесс резания может выполняться по ниже приведенной схеме. Если червячное колесо имеет правый наклон зубьев, то стол станка при нарезке вращается против часовой стрелки, соответственно если наклон зубьев левый, то стол должен вращаться по часовой стрелке.
      Резцом летучкой нарезаются червячные колеса, сцепляющиеся с однозаходными червяками. Гитара деления станка настраивается на расчетное число зубьев червячного колеса, а гитара дифференциала рассчитывается по той же формуле, что используется при тангенциальной нарезке червячных колес червячной фрезой:
      где Сt – постоянная цепи тангенциальной подачи станка (например, для станка 5Е32 Сt=2,38733), m0 – осевой модуль (мм), k – число заходов (для резца летучки k=1).
      Резцом летучкой также могут быть нарезаны колеса, сцепляющиеся с многозаходными червяками при условии, что число зубьев червячного колеса должно быть кратно числу заходов червяка. В этом случае гитара деления станка настраивается на число Z0, равное числу зубьев колеса деленное на число заходов червяка. Например, необходимо нарезать на зубофрезерном станке 5Е32 червячное колесо модулем m=2,5 и числом зубьев Z=39. Это червячное колесо сцепляется с червяком, у которого число заходов Z1=3. Настраиваем гитару деления станка на число зубьев Z0, которое равно:
      Находим сменные колеса гитара деления:
      где C – постоянная величина гитары деления (С=24 у зубофрезерного станка 5Е32), a,c – ведущие шестерни гитары деления, b,d – ведомые колеса гитары деления. Затем настраиваем гитару дифференциала для тангенциальной подачи резца и нарезаем первые 13 зубьев на червячном колесе (1-4-7-10-13-16-19-22-25-28-31-34-37).
      Ведущие шестерни a,c и ведомые зубчатые колеса b,d гитары дифференциала подобраны с помощью справочника М.И. Петрика и В.А. Шишкова “Таблицы для подбора зубчатых колёс”, который можно скачать, перейдя по ссылке. После нарезки первой партии зубьев расцепляем гитару деления и поворачиваем заготовку на n=1/z=1/39 оборота или смещаем резец в осевом направлении на величину осевого шага:
      где m – модуль червячного колеса.
Для поворота заготовки на следующий ряд зубьев необходимо повернуть ведомый вал деления с зубчатым колесом d (z=65) на следующее число оборотов N:
      где ZЧС – передаточное отношение червячной пары зубофрезерного станка (у станка 5Е32 ZЧС=96), n – величина поворота заготовки (1/39). То есть ведомый вал повернуть на два полных оборота, а затем ещё немного довернуть, повернув закрепленное ведомое колесо d на 30 зубьев (так как 30/65=0,461) и заново собрать гитару деления. Собрав гитару деления, нарезаем второй ряд зубьев (2-5-8-11-14-17-20-23-26-29-32-35-38). Далее снова расцепляем гитару деления и поворачиваем ведомый вал на N=2,461 оборота для нарезки третьего ряда зубьев. Опять собираем гитару деления и нарезаем последний ряд зубьев (3-6-9-12-15-18-21-24-27-30-33-36-39).
