Как настроить зубодолбёжный станок?



      Настройка зубодолбёжного станка состоит из цепочки расчетных и наладочных операций. Сначала настройки долбяк зажимают в шпинделе станка, а деталь вместе с оправкой помещают на стол станка, выставляют в радиальном направлении по обрабатываемой поверхности и торцу, а затем также закрепляют. Допускаемое радиальное биение установленной детали на столе станка не более 0,05мм, а допускаемое радиальное биение долбяка не более 0,02мм. Далее настраивают станок на требуемое число двойных ходов долбяка и устанавливают откидку инструмента в нужном направлении. Потом устанавливают длину хода долбяка и регулируют предельные положения хода относительно обрабатываемой детали. Затем рассчитывают и настраивают гитары деления и круговых подач. Также стоит отметить, что в зубодолбёжных станках иногда дополнительно настраивают механизм радиального врезания, который будет автоматически набирать глубину зуба после каждого прохода.
      Для большей наглядности сначала опишем каждый этап настройки станка, а затем в этом же пункте приведем пример его выполнения. Пример. Нужно на зубодолбежном станке модели 5122 изготовить зубчатый венец с прямым внутренним зубом. Число зубьев на венце z=90, модуль m=2 (мм), ширина венца B=25мм. В качестве режущего инструмента будет применяться долбяк модулем m=2(мм), числом зубьев Zd=38 и делительным диаметром dd=76мм.
      Настройка станка на требуемое число двойных ходов и установка откидки инструмента. Для установки станка на требуемое число двойных ходов сначала необходимо найти длину хода долбяка, которая должна быть не меньше суммы двух минимальных перебегов (2мм) долбяка и ширины зубчатого венца обрабатываемой детали B (L ≥ B+4 (2+2)). Определив длину хода долбяка можно рассчитать число его двойных ходов:

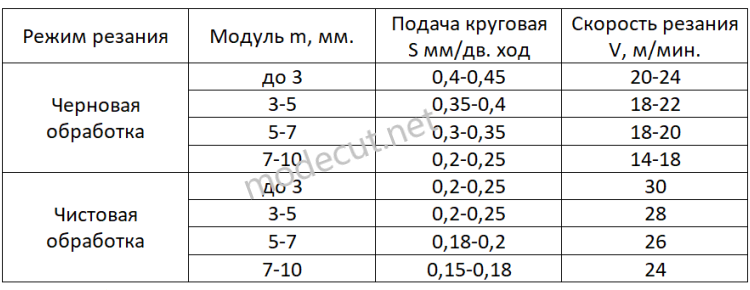

      где V – средняя скорость резания (м/мин), L – длина хода долбяка (мм). При этом средняя скорость резания выбирается из приведенной таблицы. Установка станка на требуемое число двойных ходов осуществляется переключением двигателя на нужное число оборотов, переустановкой ремней на разные диаметры шкивов или заменой зубчатых колес в коробке скоростей.

   Пример. Определяем длину хода в нашем случае:
   где B=25мм – ширина обрабатываемого венца. Принимаем величину перебега долбяка с двух сторон по 2,5мм. Далее рассчитываем число двойных ходов долбяка:
   где V=20 м/мин – средняя скорость резания, взятая из таблицы. На станке модели 5122 путем переключения двигателя и перестановкой ремней можно установить следующие числа двойных ходов: 200, 280, 305, 400, 430, 560, 615, 850. Устанавливаем число двойных ходов n=305.
   Все зубодолбежные станки оснащены механизмом откидки, который выводит долбяк из зоны резания на обратном ходу. Установка направления откидки инструмента зависит от текущей схемы резания.
