Каким инструментом измеряются углы?



      Для измерения геометрических углов на различных деталях машин используют измерительные приборы, так называемые угломеры. На данный момент существует много видов угломеров, которые конструктивно отличаются друг от друга. Однако в данной статье рассмотрены только основные виды угломеров, которые благодаря своей простоте наиболее часто применяются в машиностроительном производстве.

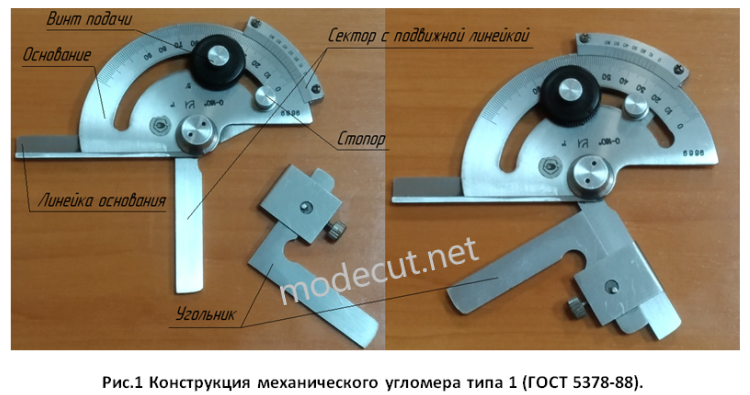

      Угломер типа 1 (по ГОСТ 5378-88) это универсальный механический прибор, предназначенный для измерения наружных углов в диапазоне от 00 до 1800. Цена деления на нониусе угломера 5/. Угломер типа 1 состоит из основания, подвижного сектора и съёмного угольника (см. рис.1). Основание представляет собой сектор, к которому прикреплена неподвижная линейка. На основании нанесена главная шкала с ценой деления 10. На оси основания установлен подвижный сектор. Данная деталь представляет собой сектор на одном конце, которого смонтирована линейка. Линейка совместно с подвижным сектором перемещаются вокруг центра основания угломера. На подвижном секторе нанесена шкала нониуса. Значение угла во время измерения определяется по совпадению рисок на шкале и нониусе прибора.
      На линейку основания устанавливается угольник, как показано на рисунке 1 (справа). Без установленного угольника угломером можно измерить только прямые и тупые углы (от 900 до 1800). Измеряемый угол в данном случае расположен между боковыми сторонами линеек.
      Для измерения острых углов (от 00 до 900) необходимо установить угольник на подвижную линейку, как показано на рисунке 1 (в правой части). В этом случае измеряемый угол будет расположен между боковыми сторонами неподвижной линейки и угольника. Для наглядности на рисунке 2 показан процесс измерения острого угла направляющей станка (фактический угол 700). Также механический угломер оснащен винтом с микрометрической подачей и стопорным винтом, необходимым для фиксации размера.
      Угломер типа 2 (по ГОСТ 5378-88) это инструмент позволяющий измерять наружные углы в диапазоне от 00 до 3600 и внутренние углы в диапазоне от 400 и до 1800. Цена деления на нониусе угломера 2/. Конструктивно угломер типа 2 состоит из неподвижного сектора, угольника, подвижного сектора и линейки (см. рис.3). Неподвижный сектор является основным элементом угломера, на котором смонтированы все остальные узлы. На неподвижном секторе нанесена шкала нониуса. По дуге через неподвижный сектор перемещается подвижный сектор, на котором нанесена основная шкала. Фактическое значение угла при измерении определяется по совпадению рисок на шкале и нониусе прибора. Точная установка угломера при измерении обеспечивается микроподачей, которая выполняется путем вращения маховика расположенного с обратной стороны прибора. К неподвижному сектору угломера с помощью зажимного винта может быть прикреплен угольник или линейка (входят в комплект). Прикреплённый элемент может перемещаться по боковой поверхности неподвижного сектора и фиксироваться в нужном положении с помощью стопорного винта.
